1/4 de vuelta con cabeza hexagonal - 4mm diámetro

Inicio / Catálogo / Fijaciones rápidas : 1/4 de vuelta / Remaches estándares / 1/4 de vuelta / 1/4 de vuelta con cabeza hexagonal - 4mm diámetro
  • 1/4 de vuelta 1/4 De Vuelta Con Cabeza Hexagonal - 4mm Diámetro 1
  • 1/4 de vuelta 1/4 De Vuelta Con Cabeza Hexagonal - 4mm Diámetro 2
Descripción Ficha técnica Complemento
El cierre Oddie ¼ de vuelta es un dispositivo de liberación rápida tipo DZUS. Se compone de un botón, retenido en la parte extraíble por un dispositivo de sujeción, y un clip montado en la parte fija
Un cuarto de vuelta del botón abre el dispositivo y baste con empujarlo en el clip para cerrarlo
Tensión máxima de trabajo recomendada: 300 Newtons
Temperatura máxima de trabajo: 200°C
.
Recuerde pedir al menos el botón y el clip. (sistema de sujeción y accesorios opcionales)

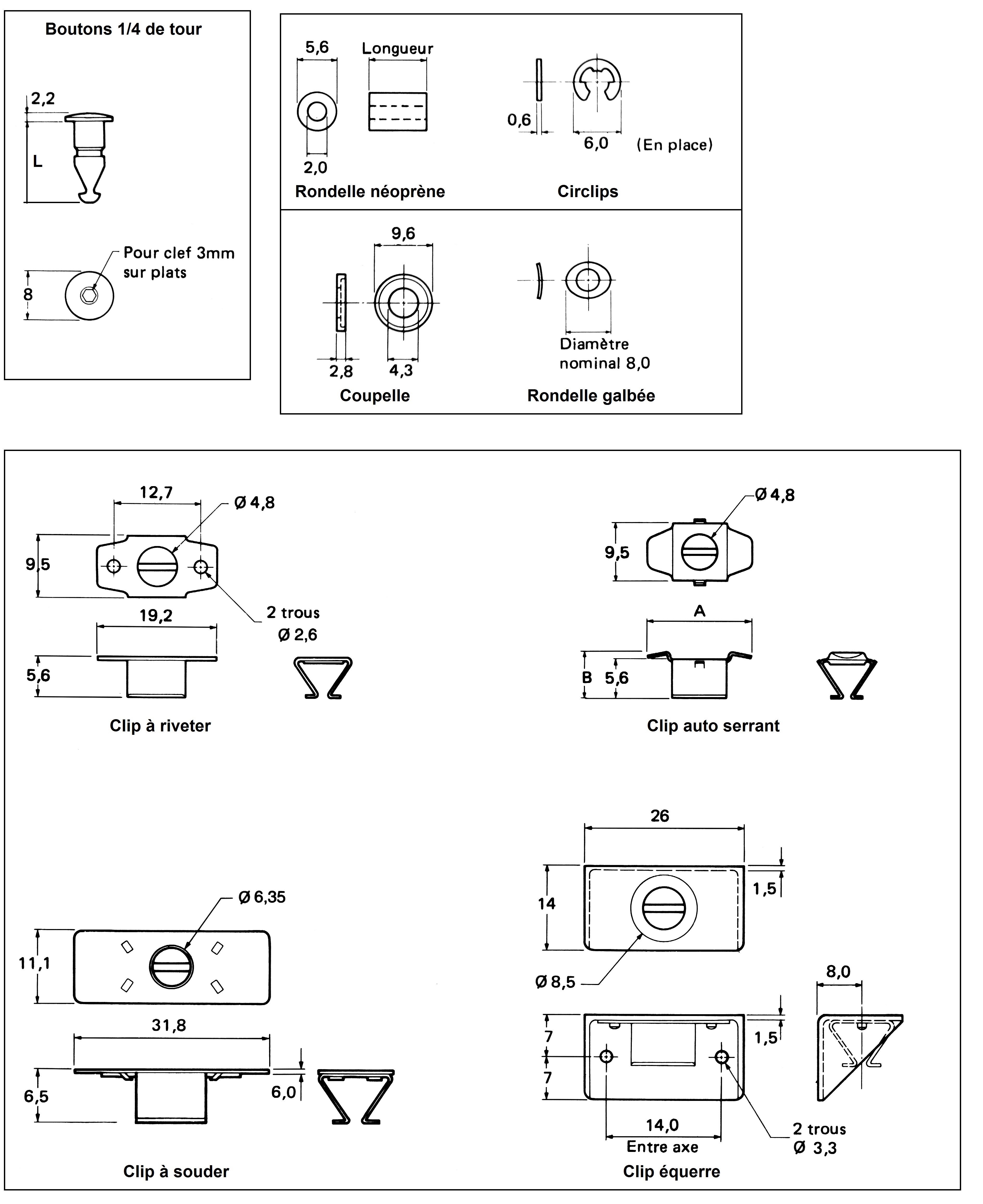

Capacidad máxima de fijación del botón=XXX (para XXX=2 L=17,5mm, para XXX=3 L= 18,5mm....)
TIPOMATERIAACABADOLADO A APRETARREFERENCIA
Botón cabeza de encaje hexagonalAceroGalvanizado blanco2mmODR.144002.ZI
Botón cabeza de encaje hexagonalAceroGalvanizado blanco...XXXmmODR.144XXX.ZI
Botón cabeza de encaje hexagonalAceroCromado2mmODR.144002.CH
Botón cabeza de encaje hexagonalAceroCromado...XXXmmODR.144XXX.CH
Botón cabeza de encaje hexagonalAceroXylan negro2mmODR.144002.XN
Botón cabeza de encaje hexagonalAceroXylan negro...XXXmmODR.144XXX.XN
MANTENIMIENTOS DE BOTONES
TIPOMATERIAACABADOLargoREFERENCIA
ArandelaNeoprenoNegro2mmODR.304002.HN
ArandelaNeoprenoNegro3mmODR.304003.HN
ArandelaNeoprenoNegro...10mmODR.304010.HN
CirclipsAceroGalvanizado-ODR.324000.ZB
CLIPS
TIPOMATERIAACABADOPara el espesorREFERENCIA
Clip con pinza de remachadoAcero con muelleXylan negro-ODR.204000.XN
Clip de soldaduraAcero con muelleXylan negro-ODR.224000.XN
Clip en escuadraAcero con muelle + ZamakXylan negro + Zinc-ODR.234000.XN
Clip de apriete automático(A=18.9/B=6.7)Acero con muelleXylan negro0.5 a 0.99mmODR.214100.XN
Clip de apriete automático(A=17.5/B=7.2)Acero con muelleXylan negro1 a 1.69mmODR.214200.XN
Clip de apriete automático(A=16.9/B=8)Acero con muelleXylan negro1.7 a 2.39mmODR.214300.XN
OPCIONES
TIPOMATERIAACABADO-REFERENCIA
CuencoNylonNegra-ODR.394100.HN
Arandela curvadaAcero inoxidable con muellebruto-ODR.394200.IB
* Artículos fabricados bajo petición
