Abrazadera para cierre SAV

Ficha técnica

Estos collares están destinados a asegurar el acoplamiento de los accesorios de sujeción cónicos muy rápidamente.

El sistema de ajuste logra el apriete deseado y compensa las tolerancias de mecanizado.

Para todos los detalles sobre los accesorios, consulte las normas NF. E 29-521, 522, 523 y 524.

Sobre pedido, estos elementos pueden ser de acero.

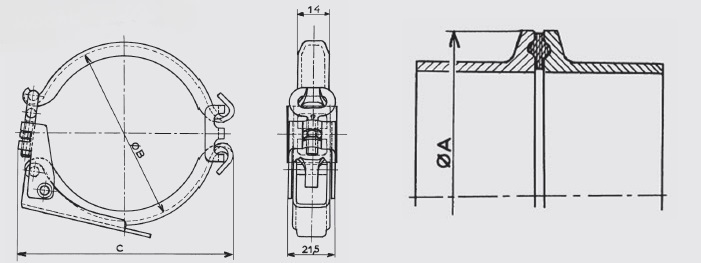

Ø A	Ø B	REQUISITO DE ESPACIO c	ESPESOR METAL	MATERIA	ACABADO	REFERENCIAS COLLARES	REFERENCIAS CIERRES
50,5	54	69	2	ACERO INOXIDABLE 18/10	Pulido	GR.89-EIP	GR.89-IP
64	68	85	2	ACERO INOXIDABLE 18/10	Pulido	GR.89-FIP	GR.89-IP
77,5	81,5	100	2	ACERO INOXIDABLE 18/10	Pulido	GR.89-GIP	GR.89-IP
91	95	104	2,5	ACERO INOXIDABLE 18/10	Pulido	GR.89-HIP	GR.89-DIP
106	110	131	2,5	ACERO INOXIDABLE 18/10	Pulido	GR.89-IIP	GR.89-DIP
119	123	145	2,5	ACERO INOXIDABLE 18/10	Pulido	GR.89-JIP	GR.89-DIP
130	134	159	2,5	ACERO INOXIDABLE 18/10	Pulido	GR.89-KIP	GR.89-DIP
155	159	184	2,5	ACERO INOXIDABLE 18/10	Pulido	GR.89-LIP*	GR.89-DIP

* Artículos fabricados bajo petición
