Cierre ajustable invertido SAV a tope

Inicio / Catálogo / Cierres de palanca / Ganchos / Contrachapas / Cierres ajustables / Cierre ajustable invertido SAV a tope
  • Cierres ajustables Cierre Ajustable Invertido Sav A Tope 1
  • Cierres ajustables Cierre Ajustable Invertido Sav A Tope 2
Descripción Ficha técnica Complemento
Palanca : metal de 15/10e.
Pata de fijación: acanalada, metal de 20/10e, 3 agujeros de Ø 4,2 mm .
Horquilla de ajuste: soldadura después de la nivelación metal de 15/10e.
Elementos de ensamblaje : 1 tuerca HU5 en acero o en acero inoxidable 18/8, 1 freno de tuerca en acero o acero inoxidable 18/8 de 6/10e, 1 tuerca estriada M5 en acero o acero inoxidable .
Elementos de ensamblaje: 1 eje de Ø 3 mm remachado en acero inoxidable 18/8 alta resistencia ; 2 pivotes de articulación remachados en acero inoxidable 18/8, 1 remache perforado acero inoxidable Ø 3 mm.
Muy buena apariencia estética (el gancho está oculto).
Muy alta resistencia a la tracción teniendo en cuenta el tamaño.
El ajuste de la tensión durante el uso, compensa el debilitamiento de los sellos.
Desajuste accidental imposible.
Colocación muy flexible.
Bloqueo total en posición cerrada.
Fácil manejo de la palanca de apertura.
Posibilidad de sellado.
Fácil cierre y apertura.
Cuando la palanca está en posición abierta, el conjunto de ganchos se pliega completamente en la palanca.

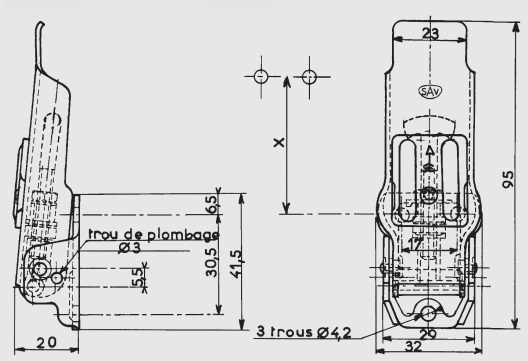

La calificación X varía entre 41 mm y 50 mm
Tensión máxima en uso: 300 daN
Tensión máxima antes la deformación: 400 daN
Carrera de ajuste: 12 mm
Gancho estándar: Modelo AC 150
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
Descargar archivo IGS
MATERIAACABADOFIJACIÓNPESO
TEORICO kg/CIEN		REFERENCIAS
Acerozinc bicromatadocon agujeros9,600GR.76-ZB*
Acerozinc blancocon agujeros9,600GR.76-ZI
Acero inoxidable 18/8brutocon agujeros9,600GR.76-IB
* Artículos fabricados bajo petición
