Cierre ajustable SAV con muelles

Descripción Ficha técnica Complemento

Palanca : metal de 20/10e

Pata de fijación : metal de 20/10e ; 3 agujeros Ø 5 mm

2 muelles de compresión Ø 2 mm

Ajuste de longitud de enganche

Ajuste muy preciso mediante un tornillo debajo de la palanca

Ajuste automático del enganche por muelles

Bloqueo del enganche en posición cerrada

Alta resistencia a las vibraciones

Posibilidad de sellado

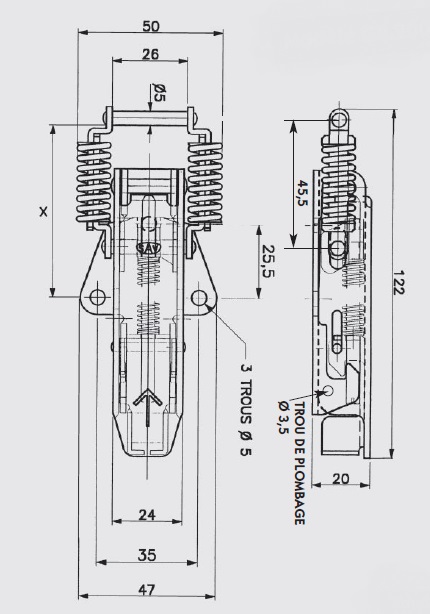

La clasificación X varía entre 62 mm y 71 mm para una tensión de 35 daN

Tensión máxima en uso : 55 daN

Tensión máxima antes la deformación : 75 daN

Carrera de ajuste : 9 mm

Gancho estándar : modelo AC 122

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO kg/CIEN	REFERENCIAS
Acero	zinc bicromatado	con agujeros	19,000	GR.2003-ZB*
Acero	zinc blanco	con agujeros	19,000	GR.2003-ZI
Acero inoxidable 18/8	bruto	con agujeros	19,000	GR.2003-IB

* Artículos fabricados bajo petición
