Cierre con resorte SAV con anillo

Descripción Ficha técnica Complemento

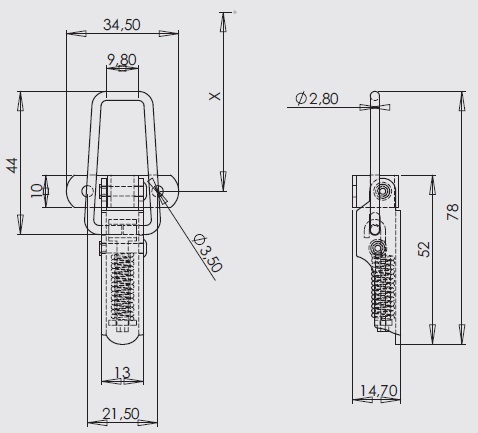

Palanca: metal de 15/10e

Pata de fijación : metal de 12/10e ; 2 agujeros de Ø 3,5 mm

Anillo : alambre Ø 2,8 mm (acero inoxidable Ø 2,5 mm)

Varilla interior : metal de 15/10e

Resortes de compresión : alambre de piano Ø 12/10e en acero

Elementos de ensamblaje : 2 remaches perforados Ø 3 mm

Buena flexibilidad de uso

Tolerancias de posicionamiento ampliadas

Especialmente recomendado si no hay sello

Buena resistencia a las vibraciones

Clasificación de montaje aproximada con el gancho AC 236 : X = 43 mm para una tensión de aproximadamente 25 daN

Tensión máxima en uso : 40 daN

Gancho estándar : Modelo AC 236

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO KG/CIEN	REFERENCIAS
Acero	zinc blanco	con agujeros	3,100	GP.539-ZI
Acero	zinc bicromatado	con agujeros	3,100	GP.539-ZB*
Acero inoxidable 18/8	bruto	con agujeros	3,100	GP.539-IB*

* Artículos fabricados bajo petición
