Cierre con resorte SAV con pata de enganche

Inicio / Catálogo / Cierres de palanca / Ganchos / Contrachapas / Cierres con resortes / Cierre con resorte SAV con pata de enganche
  • Cierres con resortes Cierre Con Resorte Sav Con Pata De Enganche 1
  • Cierres con resortes Cierre Con Resorte Sav Con Pata De Enganche 2
Descripción Ficha técnica Complemento
Palanca : metal de 20/10e
Pata de fijación : metal de 20/10e, 3 agujeros de Ø 5,2 mm
Pata de enganche : acanalada, acero templado de 20/10e o acero inoxidable 18/8
Resorte de ondas : acero templado de 20/10e o acero inoxidable de 1,2 mm
Muelle de bloqueo : fleje acero de 12/10e o acero inoxidable 18/8
Sufridera de bloqueo : remachada en acero inoxidable 18/8 en todos los modelos
Elementos de ensamblaje : 2 ejes de Ø 5 mm en acero inoxidable 18/8 remachados ; 1 remache Ø 3 mm en acero inoxidable 18/8 en todos los modelos.
Modelo único que combina una resistencia muy alta con la elasticidad excepcional de un resorte
Tolerancias de posicionamiento ampliadas
Fácil maniobra
Buena flexibilidad de uso
Gran superficie de apoyo para la pata de enganche.

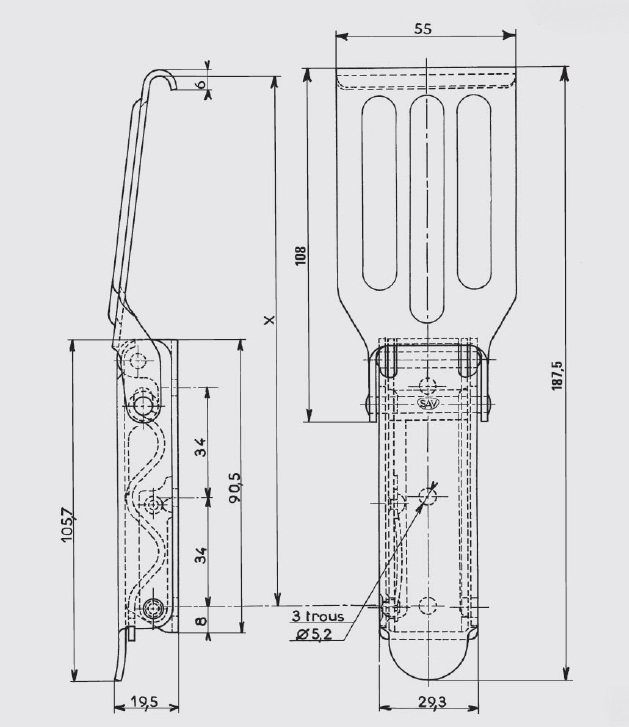

Clasificación de montaje aproximada: X = 167 mm para una tensión de aproximadamente 250 daN
Tensión de trabajo máxima del resorte de ondas: 400 daN
Tensión máxima en uso sobre la pata de enganche: 450 daN
Carrera del resorte de ondas: 3,5 mm
Ganchos estándares: modelo AC 158 y AC 159.
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
Las tensiones indicadas solo son válidas para los modelos en acero.
Descargar archivo IGS
MATERIAACABADOFIJACIÓNPESO TEORICO
KG/CIEN		REFERENCIAS
Acero zinc bicromatadocon agujeros27,500GP.48-ZB*
Acero zinc blancocon agujeros27,500GP.48-ZI
Acero inoxidable 18/8 bruto con agujeros 27,500 GP.48-IB*
* Artículos fabricados bajo petición
