Palanca : metal de 20/10e
Pata de fijación : metal de 20/10e , 2 agujeros de Ø 5,2 mm
Pata de enganche : acanalada, acero templado (o acero inoxidable) de 20/10e
Resorte de ondas : acero templado de 8/10e o acero inoxidable de 1,2 mm
Muelle de bloqueo : acero inoxidable de 6/10e
Sufridera de bloqueo : remachada en acero inoxidable 18/8 en todos los modelos
Elementos de ensamblaje : 1 eje de Ø 5 mm remachado ; 1 eje de Ø 4 mm remachado ; 1 remache Ø 3 mm en acero inoxidable 18/8
Modelo único que combina una resistencia muy alta con la elasticidad excepcional de un resorte
Este cierre de palanca puede actuar como una válvula en caso de sobrepresiones
Bloqueo de la palanca en la posición cerrada
Posibilidad de sellado
Fácil maniobra
Buena flexibilidad de uso
Buenas tolerancias de posicionamiento

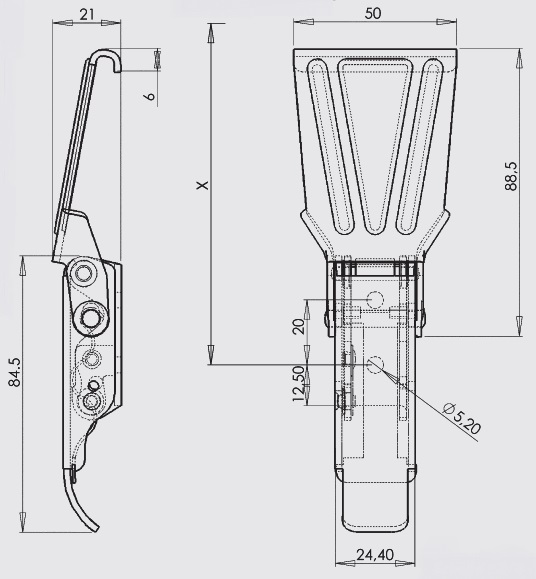

Clasificación de montaje aproximada con el gancho AC 158 : X = 111,7 mm para una tensión de aproximadamente 250 daN
Tensión de trabajo máxima del resorte de ondas : 400 daN
Tensión máxima en uso sobre la pata de enganche : 450 daN
Carrera del resorte de ondas : 3,5 mm
Ganchos estándares : modelo AC 158 y AC 159
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
