Cierre con resorte SAV con varillas

Descripción Ficha técnica Complemento

Palanca: metal de 15/10e

Pata de fijación GP 2: : metal de 20/10e, 2 agujeros de Ø 3,65 mm

Varillas laterales interiores : metal de 15/10e

varillas laterales exteriores : metal de 15/10e

Resorte de compresión : alambre de piano Ø 13/10e en acero ; Ø 14/10e en acero inoxidable

Elementos de ensamblaje : 2 espaciadores de Ø 3 mm, remachados , acero o acero inoxidable dependiente del material

Buena flexibilidad de uso.

Tolerancias de posicionamiento extendidas

Especialmente recomendado si no hay sello

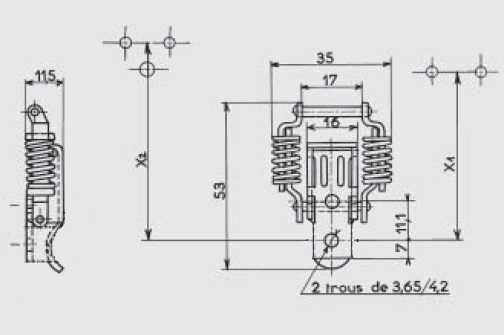

Clasificación de montaje aproximada :

con el gancho AC 101 : X1 = 52,4 mm para una tensión de aproximadamente 20 daN

con el gancho AC 104 : X2 = 63,2 mm para una tensión de aproximadamente 20 daN

Tensión máxima en uso: 30 daN

Ganchos estándares : Modelo AC 101 y Modelo AC 104

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO KG/CIEN	REFERENCIAS
Acero	decapado	con agujeros Ø 3.65	2,950	GP.2-BR*
Acero	zinc bicromatado	con agujeros Ø 3.65	2,950	GP.2-ZB*
Acero	zinc blanco	con agujeros Ø 3.65	2,950	GP.2-ZI
Acero inoxidable 18/8	bruto	con agujeros Ø 3.65	2,950	GP.2-IB
Acero	zinc blanco	con agujeros Ø 4.2	2,950	GP.2-EZI
Acero inoxidable 18/8	bruto	con agujeros Ø 4.2	2,950	GP.2-EIB*

* Artículos fabricados bajo petición
