Cierre con resorte SAV con varillas

Descripción Ficha técnica Complemento

Palanca: metal de 20/10e

Pata de fijación : reforzada, metal de 20/10e, 2 agujeros de Ø 5,2 mm

Varillas laterales interiores : metal de 20/10e

varillas laterales exteriores : metal de 20/10e

Resorte de compresión : potenciado ;alambre de piano Ø 2 mm en acero o acero inoxidable 18/8

Elementos de ensamblaje : 2 espaciadores de Ø 4 mm, remachados en acero o acero inoxidable 18/8

Buena flexibilidad de uso.

Gran carrera de los resortes

Especialmente recomendado si no hay sello

Tolerancias de posicionamiento ampliadas

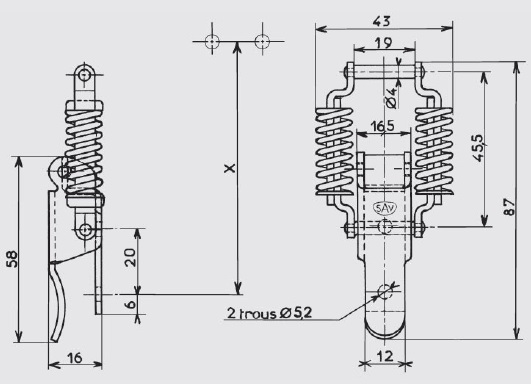

Clasificación de montaje aproximada con el gancho AC 121 : X = 88 mm para una tensión de aproximadamente 55 daN

Tensión máxima en uso: 65 daN

Gancho estándar : Modelo AC 121

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO KG/CIEN	REFERENCIAS
Acero	decapado	con agujeros	7,000	GP.20-BR*
Acero	zinc bicromatado	con agujeros	7,000	GP.20-ZB*
Acero	zinc blanco	con agujeros	7,000	GP.20-ZI
Acero inoxidable 18/8	bruto	con agujeros	7,000	GP.20-IB
Acero inoxidable 18/8	pasivado	con agujeros	7,000	GP.20-IA*

* Artículos fabricados bajo petición
