Cierre con resorte SAV con varillas

Inicio / Catálogo / Cierres de palanca / Ganchos / Contrachapas / Cierres con resortes / Cierre con resorte SAV con varillas
  • Cierres con resortes Cierre Con Resorte Sav Con Varillas 1
  • Cierres con resortes Cierre Con Resorte Sav Con Varillas 2
Descripción Ficha técnica Complemento
Palanca: metal de 20/10e
Pata de fijación : reforzada, metal de 25/10e, 3 agujeros de Ø 5,5 mm
Varillas laterales interiores : metal de 25/10e
varillas laterales exteriores : metal de 25/10e
Resorte de compresión : poderoso ;alambre de piano Ø 17/10e en acero, Ø 18/10e en acero inoxidable
Elementos de ensamblaje : 1 espaciador de Ø 3,5 mm remachado en acero o acero inoxidable 18/8 ; 1 espaciador de Ø 4,5 mm remachado acero o acero inoxidable 18/8
Muy buena flexibilidad de uso.
Especialmente recomendado si no hay sello
Tolerancias de posicionamiento ampliadas

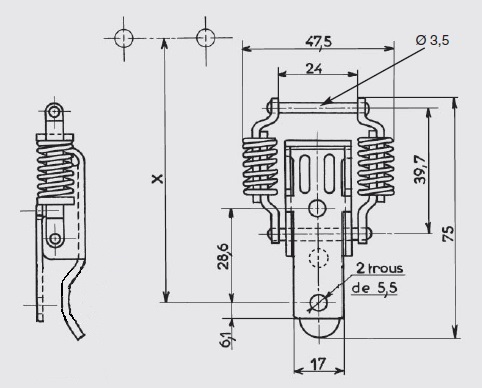

Clasificación de montaje aproximada con el gancho AC 122 : X = 87 mm para una tensión de aproximadamente 35 daN
Tensión máxima en uso: 45 daN
Gancho estándar : Modelo AC 122
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
Descargar archivo IGS
MATERIAACABADOFIJACIÓNPESO TEORICO
KG/CIEN		REFERENCIAS
Acero decapadocon 3 agujeros7,000GP.22-BR*
Acero zinc bicromatadocon 3 agujeros7,000GP.22-ZB*
Acero zinc blancocon 3 agujeros7,000GP.22-ZI
Acero inoxidable 18/8 bruto con 3 agujeros 7,000 GP.22-IB
* Artículos fabricados bajo petición
