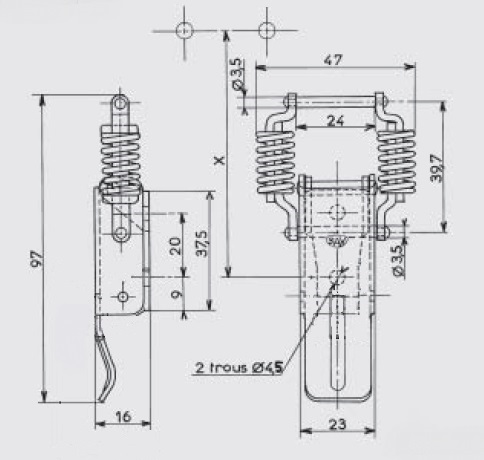

Cierre con resorte SAV con varillas

Descripción Ficha técnica Complemento

Palanca: metal de 15/10e

Pata de fijación : con candado central y sin soldura, metal de 15/10e, 2 agujeros de Ø 4,5 mm

Varillas laterales interiores : metal de 25/10e

varillas laterales exteriores : metal de 25/10e

Resorte de compresión : alambre de piano Ø 17/10e en acero, Ø 18/10e en acero inoxidable

Elementos de ensamblaje : 2 espaciadores de Ø 3,5 mm remachados en acero o acero inoxidable 18/8 ; 1 eje de Ø 4 mm remachado acero inoxidable 18/8

Posibilidades de bloqueo por candado

Ventaja del candado central

Muy buena flexibilidad de uso.

Especialmente recomendado si no hay sello

Tolerancias de posicionamiento ampliadas

Posibilidad de sellado

Clasificación de montaje aproximada con el gancho AC 122 : X = 83,4 mm para una tensión de aproximadamente 35 daN

Tensión máxima en uso: 45 daN

Ganchos estándares : Modelo AC 122, modelo AC 125

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO KG/CIEN	REFERENCIAS
Acero	bruto	con agujeros	6,700	GP.27-BR*
Acero	zinc bicromatado	con agujeros	6,700	GP.27-ZB*
Acero	zinc blanco	con agujeros	6,700	GP.27-ZI
Acero inoxidable 18/8	bruto	con agujeros	6,700	GP.27-IB
Acero inoxidable 18/8	pulido	con agujeros	6,700	GP.27-IP*

* Artículos fabricados bajo petición
