Cierre con resorte SAV con varillas

Inicio / Catálogo / Cierres de palanca / Ganchos / Contrachapas / Cierres con resortes / Cierre con resorte SAV con varillas
  • Cierres con resortes Cierre Con Resorte Sav Con Varillas 1
  • Cierres con resortes Cierre Con Resorte Sav Con Varillas 2
Descripción Ficha técnica Complemento
Palanca: metal de 20/10e
Pata de fijación : metal de 20/10e, 2 agujeros de Ø 5,2 mm
Varillas laterales interiores : metal de 25/10e
varillas laterales exteriores : metal de 25/10e
Resorte de compresión : alambre de piano Ø 17/10e en acero, Ø 18/10e en acero inoxidable
Muelle de bloqueo : fleje en metal de 12/10e (acero o acero inoxidable)
Sufridera de bloqueo : remachada, acero inoxidable 18/8
Elementos de ensamblaje : 1 eje de Ø 4 mm remachado acero inoxidable 18/8 ; 1 remache de Ø 3 mm acero inoxidable 18/8 ; 2 espaciadores Ø 5 mm remachados acero o acero inoxidable 18/8
Fuerza
Bloqueo de la palanca en la pata de fijación, donde hay una resitencia muy alta a las vibraciones y golpes que tienden a abrir el cierre de palanca
Posibilidad de sellado
Muy buena flexibilidad de uso
Tolerancias de posicionamiento ampliadas

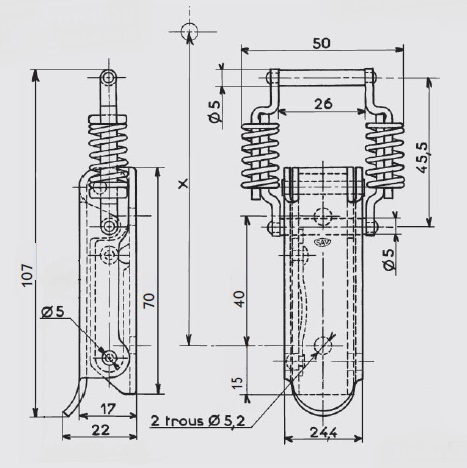

Clasificación de montaje aproximada con el gancho AC 144 (al agujero inferior) : X = 102,5 mm para una tensión de aproximadamente 35 daN
Tensión máxima en uso: 45 daN
Gancho estándar : Modelo AC 144
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
Descargar archivo IGS
MATERIAACABADOFIJACIÓNPESO TEORICO
KG/CIEN		REFERENCIAS
Acero zinc bicromatadocon agujeros12,400GP.30-ZB*
Acero zinc blancocon agujeros12,400GP.30-ZI
Acero inoxidable 18/8 bruto con agujeros 12,400 GP.30-IB
* Artículos fabricados bajo petición
