Palanca:metal de 20/10e

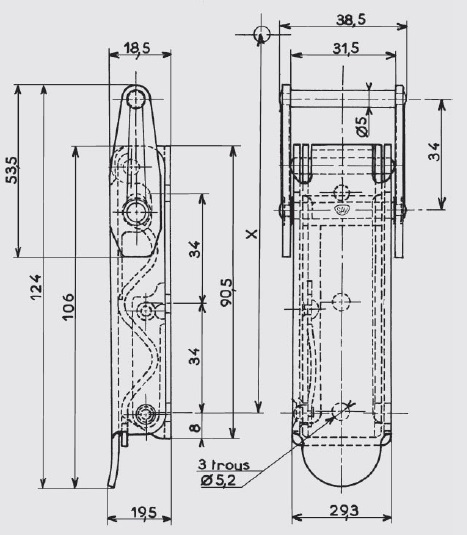

Pata de fijación : acero o acero inoxidable 18/8 de 20/10e, 3 agujeros de Ø 5,2 mm
Varillas : acanaladas, metal de 25/10e
Resorte de ondas : acero templado de 20/10e o acero inoxidable de 1,2 mm
Muelle de bloqueo : fleje acero de 12/10e o acero inoxidable 18/8
Sufridera de bloqueo : remachada, acero inoxidable 18/8
Elementos de ensamblaje : 2 espaciadores Ø 5 mm remachados ; 1 eje de Ø 5 mm remachado - acero inoxidable 18/8 ; 1 remache de Ø 3 mm en acero inoxidable 18/8
Modelo único que combina una resistencia muy alta con la elasticidad excepcional de un resorte
Una limitación de la carrera de resorte evita el uso más allá de su límite elástico
Este cierre de palanca puede actuar como una válvula en caso de sobrepresiones
Bloqueo de la palanca en la posición cerrada, lo que resulta en una resistencia muy alta a las vibraciones y golpes que tienden a abrir el cierre de palanca
Posibilidad de sellado
Tolerancias de posicionamiento ampliadas
Fácil maniobra
Buena flexibilidad de uso
Clasificación de montaje aproximada con el gancho AC 143 : X = 117,3 mm para una tensión de aproximadamente 250 daN
Tensión de trabajo máxima del resorte de ondas : 400 daN
Tensión máxima en uso : 450 daN
Carrera del resorte de ondas : 3,5 mm
Gancho estándar : Modelo AC 143
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
Las tensiones indicadas solo son válidas para los modelos en acero
