Cierre con resorte SAV con varillas

Descripción Ficha técnica Complemento

Palanca:metal de 8/10e

Pata de fijación : metal de 10/10e ; agujeros de Ø 3,2 mm

Soporte colgante : metal de 10/10e

Carcasa : metal de 8/10e

Resorte de compresión : alambre de piano de 5,5/10e , en acero inoxidable 18/8

Elementos de ensamblaje : 2 ejes de Ø 1,5 mm en acero inoxidable 18/8 remachados

Modelo miniaturizado

Muy buena flexibilidad de uso.

Tolerancias de posicionamiento extendidas

Especialmente recomendado si no hay sello

Muy bueno aspecto estétíco

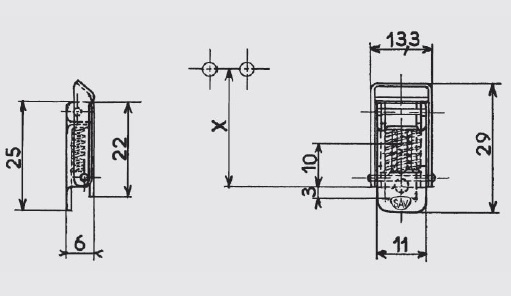

Clasificación de montaje aproximada con el gancho AC 166 : X = 28,5 mm para una tensión de aproximadamente 15 daN

Tensión máxima en uso : 20 daN

Carrera máxima : 2,5 mm

Gancho estándar : Modelo AC 166

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO KG/CIEN	REFERENCIAS
Acero	zinc bicromatado	con agujeros	0,630	GP.69-ZB*
Acero	zinc blanco	con agujeros	0,630	GP.69-ZI
Acero inoxidable 18/8	bruto	con agujeros	0,630	GP.69-IB*

* Artículos fabricados bajo petición
