Palanca:metal de 20/10e
Pata de fijación : metal de 20/10e ; 2 agujeros de Ø 5,2 mm
varillas: acanaladas, metal de 20/10e
Resorte de ondas ; acero templado de 8/10e o acero inoxidable de 1,2 mm
Muelle de bloqueo :acero inoxidable de 6/10e
Sufridera de bloqueo : remachada en acero inoxidable 18/8 en todos los modelos
Elementos de ensamblaje : 2 espaciadores de Ø 5 mm engastados ; 1 eje Ø 4 mm remachado en acero inoxidable 18/8 ; 1 remache Ø 3 mm en acero inoxidable 18/8
Modelo único que combina una resistencia muy alta con la elasticidad excepcional de un resorte
Una limitación de la carrera de resorte evita el uso más allá de su límite elástico. Este cierre de palanca puede actuar como una válvula en caso de sobrepresiones internas accidentales.
Bloqueo de la palanca en la posición cerrada.
Posibilidad de sellado
Fácil maniobra
Muy buena flexibilidad de uso
Buenas tolerancias de posicionamiento
Posibilidad de immovilizar las varillas en la posición abierta

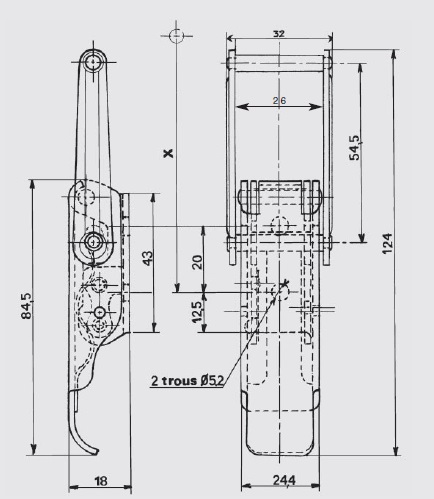

Clasificación de montaje aproximada con el gancho AC 144 : X = 86 mm para una tensión de aproximadamente 25 daN
Tensión de trabajo máxima del resorte de ondas : 30 daN
Tensión máxima en uso : 30 daN
Carrera del resorte de ondas : 2,5 mm
Gancho estándar : modelo AC 144
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
