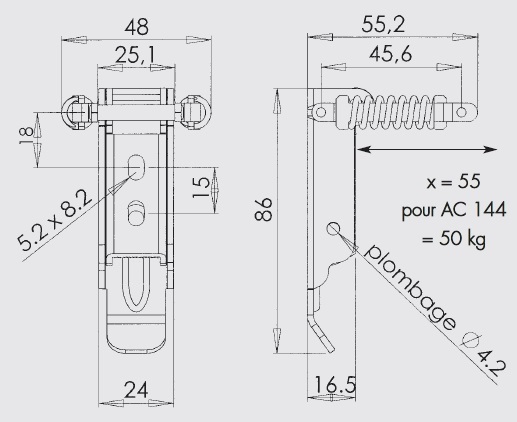

Cierre con resorte SAV con varillas

Descripción Ficha técnica Complemento

Palanca: acanalada , metal de 20/10e

Pata de fijación : metal de 20/10e con 2 agujeros alargados de 8,2 x 5,2

varillas : metal de 20/10e

Resortes de compresión : alambre Ø 2 mm

asa de bloqueo : acero inoxidable 18/8 - espesor 1,2 mm

Muelle de retorno : alambre acero inoxidable de 8/10e

Elementos de ensamblaje : 2 espaciadores de Ø 5 mm remachados ; 1 eje de Ø 4 mm remachado ; 1 eje de Ø 3 mm remachado en acero inoxidable

Usar en 2 planos perpendiculares.

Alta resistencia y gran recorrido de resorte.

Bloqueo integral de la palanca en la pata de fijación

Posibilidad de sellado

Amplias tolerancias de posicionamiento

Tensión máxima en uso : 75 daN

Ganchos estándares : Modelo AC 144 , modelo AC 122

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO KG/CIEN	REFERENCIAS
Acero	zinc bicromatado	con agujeros	12,300	GP.1075-ZB*
Acero	zinc blanco	con agujeros	12,300	GP.1075-ZI
Acero inoxidable 18/8	bruto	con agujeros	12,300	GP.1075-IB

* Artículos fabricados bajo petición
