cierre con resorte SAV con varillas

Inicio / Catálogo / Cierres de palanca / Ganchos / Contrachapas / Cierres de Palanca en ángulo recto / cierre con resorte SAV con varillas

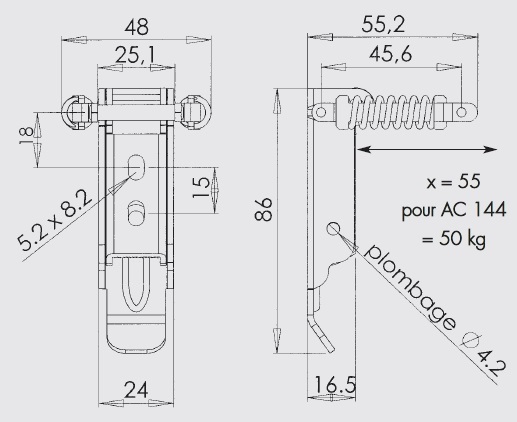

  • Cierres de Palanca en ángulo recto Cierre Con Resorte Sav Con Varillas 1
  • Cierres de Palanca en ángulo recto Cierre Con Resorte Sav Con Varillas 2
Descripción Ficha técnica Complemento
Palanca: metal de 20/10e
Pata de fijación: metal de 20/10e con 2 agujeros alargados de 8,2 x 5,2
varillas: metal de 20/10e
Resortes de compresión: alambre Ø 2 mm
Asa de bloqueo: acero inoxidable 18/8 - espesor 1,2 mm
Muelle de retorno: alambre acero inoxidable de 8/10e
Elementos de ensamblaje: 2 espaciadores de Ø 5 mm remachadas; 1 eje de Ø 4 mm remachado; 1 eje de Ø 3 mm remachado en acero inoxidable
Usar en 2 planos perpendiculares.
Alta resistencia y gran recorrido de resorte.
Bloqueo integral de la palanca en la pata de fijación
Posibilidad de sellado
Amplias tolerancias de posicionamiento.
Tensión máxima en uso: 75 daN
Ganchos estándares: Modelo AC 144, modelo AC 122
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
Descargar archivo IGS
MATERIAACABADOFIJACIÓNPESO TEORICO
KG/CIEN		REFERENCIAS
Acero zinc bicromatadocon agujeros12,300GP.1075-ZB*
Acero zinc blancocon agujeros12,300GP.1075-ZI
Acero inoxidable 18/8 bruto con agujeros 12,300 GP.1075-IB
* Artículos fabricados bajo petición
