Cierre con resorte SAV cubierto

Descripción Ficha técnica Complemento

Palanca: metal de 15/10e

Pata de fijación : acanalada, con orejas de sellado ; metal de 15/10e ; 2 agujeros Ø 3,65 mm o sin perforación para soldadura

Pata de enganche : metal de 15/10e

Carcasa : metal de 8/10e

Caja interior : metal de 6/10e

Resorte de compresión : alambre de piano de 9/10e en acero inoxidable 18/8

Elementos de ensamblaje : 1 eje de Ø 3 mm remachado en acero inoxidable 18/8 ; 2 pivotes de articulación remachados en acero inoxidable 18/8

Buena flexibilidad de uso.

Tolerancias de posicionamiento extendidas

Especialmente recomendado si no hay sello

Modelo diseñado para colgar en la garganta

Muy bueno aspecto estétíco

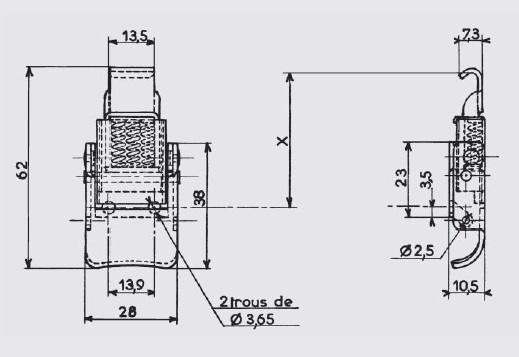

Clasificación de montaje aproximada : X = 46 mm para una tensión de aproximadamente 30 daN

Tensión máxima en uso : 35 daN

Ganchos estándares : modelos AC 112 - AC 113 - AC 116

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO KG/CIEN	REFERENCIAS
Acero	zinc bicromatado	con agujeros	4,100	GP.16-ZB*
Acero	zinc blanco	con agujeros	4,100	GP.16-ZI
Acero	cromado	con agujeros	4,100	GP.16-CH*
Acero Inoxidable 18/8	bruto	con agujeros	4,100	GP.16-IB
Acero inoxidable 18/8	bruto	sin agujero	4,150	GP.16-AIB*
Acero inoxidable 18/8	pulido	con agujeros	4,100	GP.16-IP*

* Artículos fabricados bajo petición
