Cierre con resorte SAV cubierto

Descripción Ficha técnica Complemento

Palanca: metal de 15/10e

Pata de fijación : con orejas de sellado o soporte de candado central , metal de 15/10e ; 2 agujeros Ø 4,5 mm

Pata de enganche : pliega, metal de 15/10e

Caja interior : metal de 12/10e

Resorte de compresión :2 en alambre de piano de 15/10e en acero inoxidable 18/8

Al interior de los primeros : 2 en alambre de piano de 9/10e en acero inoxidable 18/8

Elementos de ensamblaje : 2 ejes remachados de Ø 4 mm , acero inoxidable 18/8

Muy bueno aspecto estetíco (el anillo está oculto)

Posibilidad de cerradura por candado , inviolabilidad garantizada por la protección de los tornillos de fijación

Muy buena flexibilidad de uso.

Tolerancias de posicionamiento ampliadas

Especialmente recomendado si no hay sello

Protección contra la escorrentía

Posibilidad de sellado

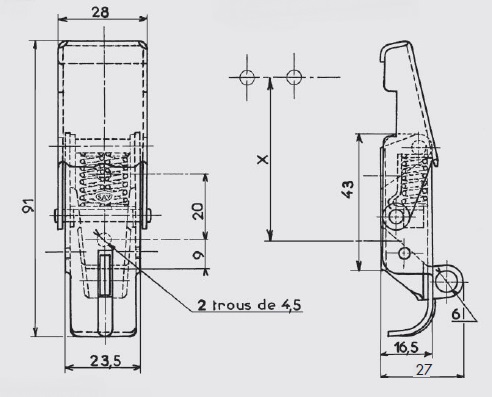

Clasificación de montaje aproximada con el gancho AC 148 : X = 49 mm para una tensión de aproximadamente 40 daN

Tensión máxima en uso : 50 daN

Ganchos estándares : modelo AC 148 y modelo AC 149

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO KG/CIEN	REFERENCIAS
Acero	zinc bicromatado	con agujeros	8,700	GP.43-ZB*
Acero	zinc blanco	con agujeros	8,700	GP.43-ZI
Acero	cromado	con agujeros	8,700	GP.43-CH
Acero inoxidable 18/8	bruto	con agujeros	8,700	GP.43-IB
Acero inoxidable 18/8	pulido	con agujeros	8,700	GP.43-IP

* Artículos fabricados bajo petición
