Cierre con resorte SAV cubierto con varillas

Inicio / Catálogo / Cierres de palanca / Ganchos / Contrachapas / Cierres con resortes / Cierre con resorte SAV cubierto con varillas
  • Cierres con resortes Cierre Con Resorte Sav Cubierto Con Varillas 1
  • Cierres con resortes Cierre Con Resorte Sav Cubierto Con Varillas 2
Descripción Ficha técnica Complemento
Palanca:metal de 12/10e
Pata de fijación : metal de 12/10e, 2 agujeros de Ø 4,2 mm
Varillas Acero inoxidable 18/8 de 15/10e
Resorte de compresión : alambre Ø 1,3 mm.
Asa de bloqueo : acero inoxidable 18/8 espesor de 1,2 mm.
Muelle de retorno : alambre acero inoxidable Ø de 5/10e.
Elementos de ensamblaje : 2 espaciadores de 3 mm remachados; 2 ejes de Ø 2,5 mm remachado.
Buena flexibilidad de uso
Bloqueo de la palanca sobre la pata de fijación
Tolerancias de posicionamiento ampliadas

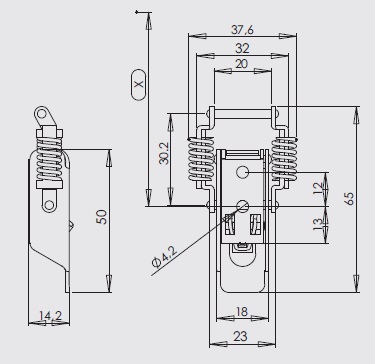

Clasificación de montaje aproximada con el gancho AC 101: x = 47.9 mm y AC 104 : x = 58.7 mm p
Tensión máxima en uso : 30 daN
Ganchos estándares : Modelo AC 101 o AC 104
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
Descargar archivo IGS
MATERIAACABADOFIJACIÓNPESO TEORICO
KG/CIEN		REFERENCIAS
Acero zinc bicromatadocon agujeros3,700GP.2075-ZB*
Acero zinc blancocon agujeros3,700GP.2075-ZI
Acero inoxidable 18/8 bruto con agujeros 4,000 GP.2075-IB
* Artículos fabricados bajo petición
