Cierre con resortes SAV con varillas

Inicio / Catálogo / Cierres de palanca / Ganchos / Contrachapas / Cierres de Palanca en ángulo recto / Cierre con resortes SAV con varillas
  • Cierres de Palanca en ángulo recto Cierre Con Resortes Sav Con Varillas 1
  • Cierres de Palanca en ángulo recto Cierre Con Resortes Sav Con Varillas 2
Descripción Ficha técnica Complemento
Palanca: metal de 15/10e

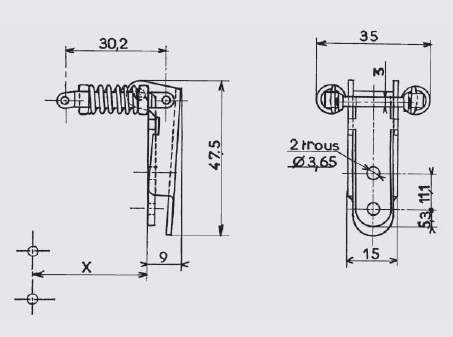

Pata de fijación : acero de 20/10e ; 2 agujeros Ø 3,65 mm
Uso en 2 planos perpendiculares
Gran flexibilidad de uso

Amplias tolerancias de posicionamiento
Clasificación de montaje con el gancho AC 101: X = 38,5 mm para una tensión alrededor de 20 daN
Tensión máxima en uso : 30 daN
Ganchos estándares : modelo AC 101 y AC 104
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación
Descargar archivo IGS
MATERIAACABADOFIJACIÓNPESO TEORICO
KG/CIEN		REFERENCIAS
Acerodecapadocon agujeros3,400GP.15-BR*
Acerozinc bicromatadocon agujeros3,400GP.15-ZB*
Acerozinc blancocon agujeros3,400GP.15-ZI
Acero inoxidable 18/8brutocon agujeros3,400GP.15-IB
* Artículos fabricados bajo petición
