Cierre elástico SAV

Descripción Ficha técnica Complemento

Palanca: metal de 15/10e

Pata de fijación : metal de 15/10e, 4 agujeros de Ø 4,2 mm

pata de enganche: acero templado de 15/10e (o acero inoxidable)

Varilla : metal de 15/10e

Elementos de ensamblaje : 3 ejes Ø 3 mm en acero inoxidable 18/8

Modelo de movimiento inverso.

Apertura y cierre muy fácil

Modelo extraplano

Buena resistencia a las fuerzas de tracción dadas de las dimensiones.

Gran flexibilidad de posicionamiento.

En la posición abierta, todo el cierre de palanca se pliega completamente, evitando cualquier riesgo de daños.

Estética agradable.

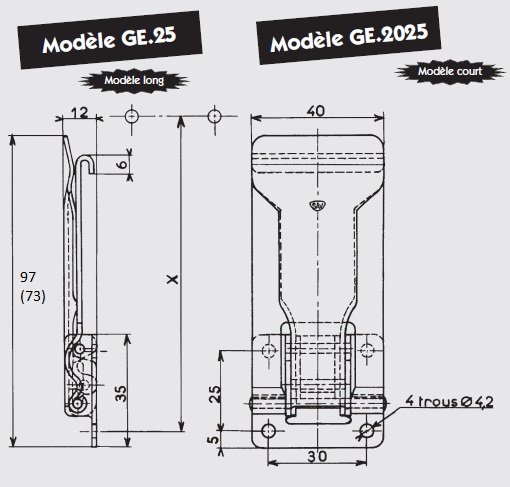

Clasificación de montaje aproximada con el gancho AC 168 : X = 71,3 mm para una tensión de aproximadamente 100 daN

Tensión máxima en uso: 130 daN

Gancho estándar : modelo AC 168

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO KG/CIEN	REFERENCIAS
Acero	zinc bicromatado	con agujeros	6,100	GE.2025-ZB*
Acero	zinc blanco	con agujeros	6,100	GE.2025-ZI*
Acero inoxidable 18/8	bruto	con agujeros	6,150	GE.2025-IB*

* Artículos fabricados bajo petición
