Cierre elástico SAV con anillo

Descripción Ficha técnica Complemento

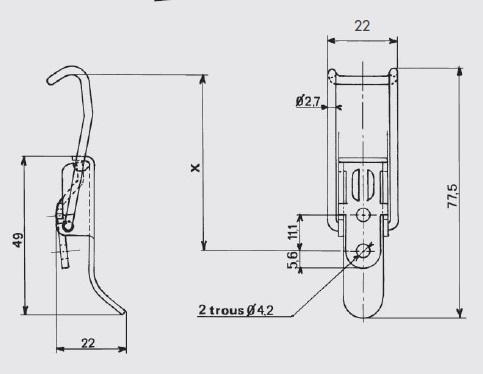

Palanca: metal de 15/10e

Pata de fijación :metal de 20/10e, 2 agujeros de Ø 4,2 mm (o sin perforación para soldadura)

Anillo : curvado, alambre de acero de Ø 2,7 mm o Acero inoxidable Ø 2,5 mm

Ligera elasticidad del anillo

Clasificación de montaje aproximada : X = 56,6 mm para una tensión de aproximadamente 40 daN

Tensión máxima en uso: 55 daN

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.

El modelo en acero inoxidable está equipado con un anillo de 2,5 mm en lugar de 2,7 mm

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO KG/CIEN	REFERENCIAS
Acero	zinc blanco	con agujeros	2,500	GE.1006-ZI
Acero	zinc bicromatado	con agujeros	2,500	GE.1006-ZB*
Acero inoxidable 18/8	bruto	con agujeros	2,400	GE.1006-IB

* Artículos fabricados bajo petición
