Cierre elástico SAV con anillo

Descripción Ficha técnica Complemento

Palanca: metal de 8/10e

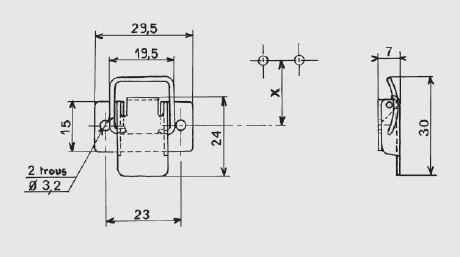

Pata de fijación : metal de 8/10e, fijación externa con 2 agujeros de Ø 3,2 mm (o sin perforación para soldadura)

Anillo : curvado, alambre de piano Ø 1,5 mm

Eje de articulación : metal de Ø 2 mm

Modelo miniaturizado

Buena flexibilidad de uso

Clasificación de montaje aproximada con el gancho AC 118 : X = 20,1 mm para una tensión de aproximadamente 15 daN

Tensión máxima en uso: 30 daN

Gancho estándar : Modelo AC 118

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.

Bajo petición, este cierre de palanca puede ser equipado de todo anillo especial

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO KG/CIEN	REFERENCIAS
Acero	decapado	sin agujero	0,620	GE.1018-ABR*
Acero	zinc bicromatado	con agujeros	0,630	GE.1018-ZB*
Acero	zinc blanco	con agujeros	0,630	GE.1018-ZI*
Acero inoxidable 18/8	bruto	con agujeros	0,630	GE.1018-IB
Acero inoxidable 18/8	bruto	sin agujero	0,620	GE.1018-AIB*
Acero inoxidable 18/8	pulido	con agujeros	0,623	GE.1018-IP*

* Artículos fabricados bajo petición
