Cierre elástico SAV con anillo

Descripción Ficha técnica Complemento

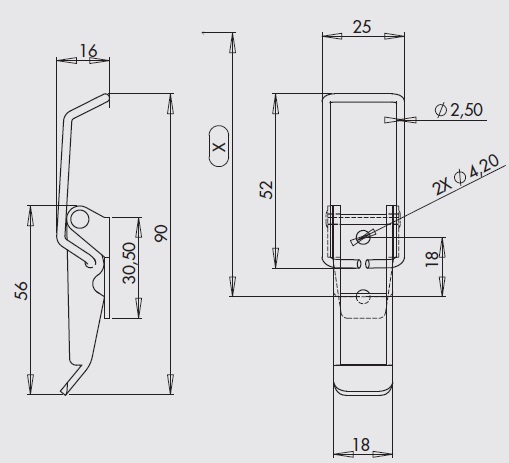

Palanca: invertida , metal de 20/10e

Pata de fijación : metal de 15/10e, 2 agujeros de Ø 4,2 mm (o sin perforación para soldadura)

Anillo : curvado, alambre de piano Ø 2,5 mm

Elementos de ensamblaje : 1 eje Ø 3 mm remachados , acero o acero inoxidable dependiente del acabado

Posibilidad de sellado : referirse a la pata de fijación versión GE 100

Muy buena flexibilidad de uso

Clasificación de montaje aproximada : X = 75 mm para una tensión de aproximadamente 30 daN

Tensión máxima en uso: 50 daN

Gancho estándar : Modelo AC 101

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.

Variante : cierre de palanca equipado con une pata de fijación sin perforación , curvado para montaje en superficie convexa : modelo GE 1061 V*

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO KG/CIEN	REFERENCIAS
Acero	decapado	con agujeros	3,800	GE.1061-BR*
Acero	decapado	sin agujero	3,800	GE.1061-ABR
Acero	zinc blanco	con agujeros	3,800	GE.1061-ZI*
Acero	zinc bicromatado	con agujeros	3,800	GE.1061-ZB*
Acero inoxidable 18/8	bruto	con agujeros	3,800	GE.1061-IB
Acero inoxidable 18/8	bruto	sin agujero	3,800	GE.1061-AIB*

* Artículos fabricados bajo petición
