Cierre elástico SAV con anillo

Descripción Ficha técnica Complemento

Palanca: metal de 8/10e

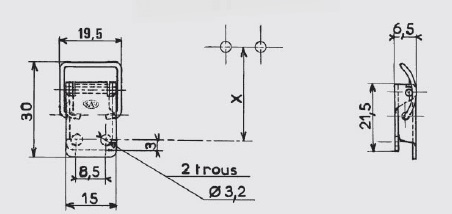

Pata de enganche : metal de 10/10e, 2 agujeros de Ø 3,2 mm (o sin agujero de soldadura)

Anillo : curvado, alambre de piano Ø 1,5 mm en acero o acero inoxidable dependiente del material

Eje de articulación : Ø 2 mm remachado (acero o acero inoxidable 18/8)

Modelo miniaturizado

Buena flexibilidad de uso

Clasificación de montaje aproximada con el gancho AC 118 : X = 31,1 mm para una tensión de aproximadamente 15 daN

Tensión máxima en uso: 30 daN

Gancho estándar : modelo AC 118

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.

Bajo petición, este cierre de palanca puede ser equipado con cualquier anillo especial

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO KG/CIEN	REFERENCIAS
Acero	decapado	con agujeros	0,650	GE.18-BR*
Acero	decapado	sin agujero	0,660	GE.18-ABR
Acero	zinc blanco	con agujeros	0,650	GE.18-ZI
Acero	zinc bicromatado	con agujeros	0,650	GE.18-ZB*
Acero inoxidable 18/8	bruto	con agujeros	0,650	GE.18-IB
Acero inoxidable 18/8	bruto	sin agujero	0,660	GE.18-AIB*
Acero inoxidable 18/8	pulido	con agujeros	0,650	GE.18-IP

* Artículos fabricados bajo petición
