Cierre elástico SAV con anillo

  • Cierres elásticos Cierre Elástico Sav Con Anillo 1
  • Cierres elásticos Cierre Elástico Sav Con Anillo 2
Descripción Ficha técnica Complemento

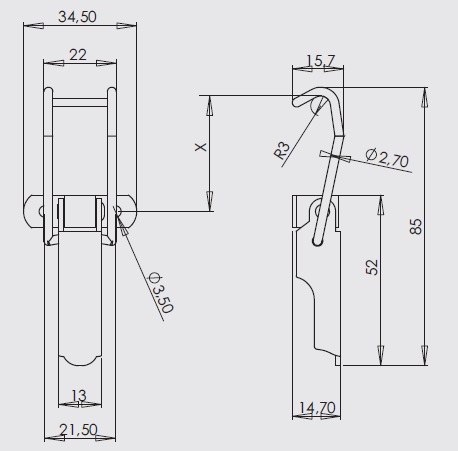

Palanca: metal de 15/10e
Pata de enganche : metal de 12/10e, 2 agujeros de Ø 3,5 mm (o sin agujero de soldadura)
Anillo : curvado, alambre de acero dolce de Ø 2,7 mm o alambre en acero inoxidable Ø 2,5 mm
Elemento de ensamblaje : 1 remache perforado Ø 3 mm
Ligera elasticidad del anillo
Clasificación de montaje aproximada : X = 36,2 mm para una tensión de aproximadamente 40 daN
Tensión máxima en uso: 55 daN
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
El modelo en acero inoxidable está equipado con un anillo de 2,5 mm en lugar de 2,7 mm
Descargar archivo IGS
MATERIAACABADOFIJACIÓNPESO TEORICO
KG/CIEN
REFERENCIAS
Acero zinc blanco con agujeros2,400GE.572-ZI
Acero zinc bicromatado con agujeros2,400GE.572-ZB*
acero inoxidable 18/8 bruto con agujeros2,400GE.572-IB
* Artículos fabricados bajo petición
