Cierre elástico SAV con anillo

Descripción Ficha técnica Complemento

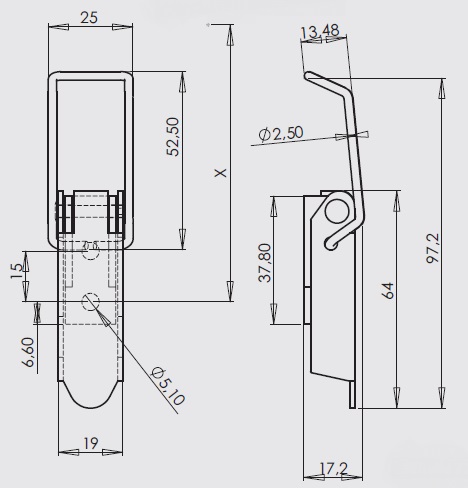

Palanca: metal de 15/10e

Pata de fijación : reforzada - metal de 20/10e, 2 agujeros de Ø 5,1 mm (o sin perforación para soldadura)

Anillo : curvado, alambre de piano de Ø 2,5 mm

Elemento de ensamblaje : 1 remache perforado Ø 3 mm

Buena flexibilidad de uso.

Tolerancias de posicionamiento ampliadas

Permite muchas maniobrias sin relajamiento

Posible adaptación de anillos de varias formas

Clasificación de montaje aproximada con el gancho AC 101 : X = 80 mm para una tensión de aproximadamente 35 daN

Tensión máxima en uso: 50 daN

Gancho estándar : Modelo AC 101

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO KG/CIEN	REFERENCIAS
Acero	zinc blanco	con agujeros	5,000	GE.575-ZI
Acero	zinc bicromatado	con agujeros	5,000	GE.575-ZB*
Acero inoxidable 18/8	bruto	con agujeros	5,000	GE.575-IB

* Artículos fabricados bajo petición
