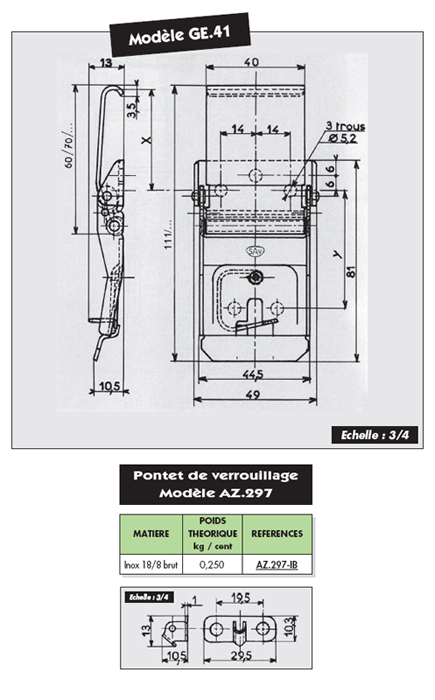

Palanca: invertido - metal de 15/10e
Pata de fijación : metal de 20/10e, 3 agujeros de Ø 5,2 mm
Pata de enganche : laminada sobre eje, acero endurecido o inoxidable
Muelle de bloqueo : cuerda de piano de 14/10e en acero inoxidable 18/8
Elementos de ensamblaje : 1 eje Ø 4 mm - remachado - acero inoxidable 18/8 ; 2 pivotes de articulación - remachados acero inoxidable 18/10 ; 1 remache perforado Ø 3mm en acero inoxidable F17
Puente de bloqueo: acero inoxidable 18/8 de 10/10e ; 2 agujeros Ø 5,2 mm (se debe pedir separado)
Bloqueo integral del cierre de palanca en la posición cerrada
Intercambiable con el modelo GE 40
Alta resistencia a las fuerzas de tracción
Posibilidad de sellado
Bajo petición : posibilidad equipar el cierre con patas de enganches de diferentes longitudes
Pequeño espesor
Fácil cierre y apertura a pesar de las altas tensiones.
Clasificación de montaje aproximada : X = 42,1 mm para una tensión de aproximadamente 250 daN
Tensión máxima en uso: 350 daN
Ganchos estándares : modelo AC 160 o AC 181
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
Variante GE 41 E: está equipada con una pata de enganche de 70 mm reforzada (acero inoxidable)
Variante GE 41 F: está equipada con una pata de enganche de 70 mm templada
Variante GE 41 G: está equipada con una pata de enganche de 60 mm reforzada (acero inoxidable)
