Cierre elástico SAV con pata de enganche

Inicio / Catálogo / Cierres de palanca / Ganchos / Contrachapas / Cierres elásticos / Cierre elástico SAV con pata de enganche
  • Cierres elásticos Cierre Elástico Sav Con Pata De Enganche 1
  • Cierres elásticos Cierre Elástico Sav Con Pata De Enganche 2
Descripción Ficha técnica Complemento
Palanca: metal de 15/10e plano, calado en el modelo de candado
Pata de fijación : acanalada - metal de 15/10e, 2 agujeros de Ø 3,65 mm o sin perforación para soldadura (opción : modelo extendido para candado)
Pata de enganche : curvada, laminada sobre el eje, acero templado (o acero inoxidable) - espesor 10/10e
Elementos de ensamblaje ; 2 remaches perforados Ø 3 mm para la versión acero, y eje en acero inoxidable 18/8 para versión en acero inoxidable ; 2 pivotes de articulación remachados - accero inoxidable 18/8
Buena flexibilidad de uso

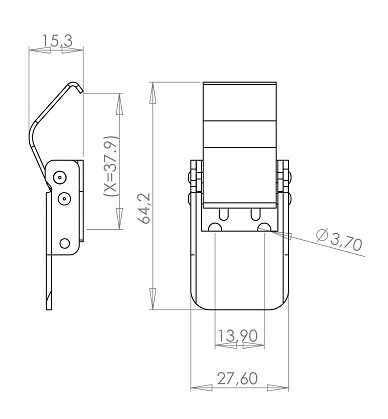

Clasificación de montaje aproximada : X = 37,9 mm para una tensión de aproximadamente 30 daN
Tensión máxima en uso: 50 daN
Ganchos estándares : Modelo AC 118 - Modelo AC 149
Descargar archivo IGS
MATERIAACABADOFIJACIÓNPESO TEORICO
KG/CIEN		REFERENCIAS
Acerozinc blancocon agujeros3,000GE 4012 ZI
Acero inoxidablebrutocon agujeros3,200GE 4012 IB*
* Artículos fabricados bajo petición
