Cierre elástico SAV con pata de enganche

Inicio / Catálogo / Cierres de palanca / Ganchos / Contrachapas / Cierres elásticos / Cierre elástico SAV con pata de enganche
  • Cierres elásticos Cierre Elástico Sav Con Pata De Enganche 1
  • Cierres elásticos Cierre Elástico Sav Con Pata De Enganche 2
Descripción Ficha técnica Complemento
Palanca: metal de 20/10e
Pata de fijación : metal de 20/10e, 3 agujeros de Ø 5,2 mm
Pata de enganche : acanalada acero templado o acero inoxidable 18/8 de 20/10e
Sufridera de bloqueo : fleje de 12/10e acero o acero inoxidable
Elementos de ensamblaje : 2 ejes Ø 5 mm acero inoxidable - remachados ; 1 remache Ø 3 mm en acero inoxidable 18/8 en todos los modelos
Excepcional resistencia a las fuerzas de tracción.
Bloquear la palanca en la posición cerrada, lo que resulta en una resistencia muy alta a las vibraciones y golpes que tienden a abrir el cierre de palanca
Posibilidad de sellado
Gran superficie de apoyo de la pata de enganche
Fácil maniobra

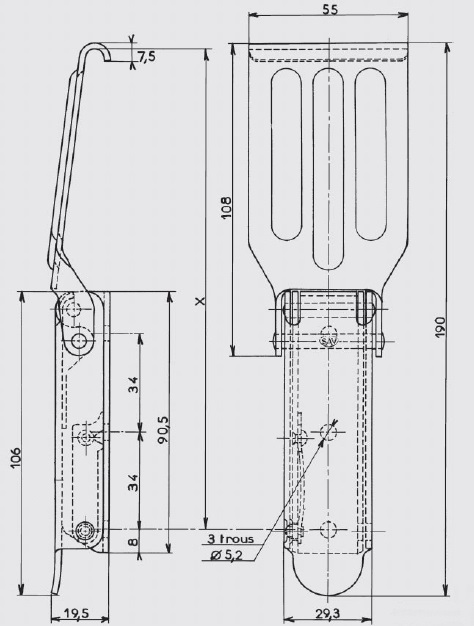

Clasificación de montaje aproximada : X = 168,5 mm para una tensión de aproximadamente 275 daN
Tensión máxima en uso: 450 daN
Ganchos estándares : modelo AC 158 o AC 159
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
Descargar archivo IGS
MATERIAACABADOFIJACIÓNPESO TEORICO
KG/CIEN		REFERENCIAS
Acerozinc bicromatadocon agujeros24,500GE.49-ZB*
Acerozinc blancocon agujeros24,500GE.49-ZI
acero inoxidable 18/8brutocon agujeros24,500GE.49-IB
acero inoxidable 18/8pasivadocon agujeros24,500GE.49-IA*
* Artículos fabricados bajo petición
