Cierre elástico SAV con pata de enganche

Inicio / Catálogo / Cierres de palanca / Ganchos / Contrachapas / Cierres elásticos / Cierre elástico SAV con pata de enganche
  • Cierres elásticos Cierre Elástico Sav Con Pata De Enganche 1
  • Cierres elásticos Cierre Elástico Sav Con Pata De Enganche 2
Descripción Ficha técnica Complemento
Palanca: metal de 20/10e
Pata de fijación : metal de 20/10e - 3 agujeros de Ø 5,2 mm
Pata de enganche : acanalada acero templado o acero inoxidable 18/8 de 20/10e
Muelle de bloqueo : fleje de 12/10e acero o acero inoxidable
Sufridera de bloqueo : remachada, acero inoxidable 18/8 en todos los modelos
Elementos de ensamblaje :2 ejes de Ø 5 mm acero inoxidable 18/8 remachados ; 1 remache Ø 3 mm acero inoxidable 18/8 en todos los modelos
Bloqueo de la palanca en la posición cerrada, lo que resulta en une resistencia muy alta a las vribraciones y golpes que tienden a abrir el cierre de palanca.
Posibilidad de sellado
Gran superficie de apoyo para la pata de enganche
Muy fácil de maniobrar

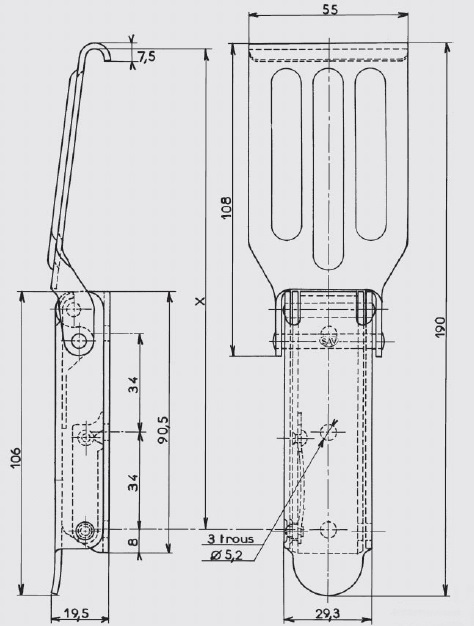

Clasificación de montaje aproximada : X = 168,5 mm para una tensión de aproximadamente 275 daN
Tensión máxima en uso : 450 daN
Ganchos estándares : modelo AC 158 o AC 159
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
Descargar archivo IGS
MATERIAACABADOFIJACIÓNPESO TEORICO
KG/CIEN		REFERENCIAS
Acerozinc bicromatadocon agujeros24,500GE.83-ZB*
Acerozinc blancocon agujeros24,500GE.83-ZI
* Artículos fabricados bajo petición
