Cierre elástico SAV con pata de enganche

Descripción Ficha técnica Complemento

Palanca: metal de 20/10e

Pata de fijación : metal de 20/10e - 3 agujeros de Ø 5,2 mm

Pata de enganche : acanalada - acero templado o inoxidable 18/8 de 20/10e

Muelle de bloqueo : fleje de 12/10e (acero o acero inoxidable)

Sufridera de bloqueo : remachada - Acero inoxidable 18/8 en todos los modelos

Elementos de ensamblaje : 2 ejes de Ø 5 mm remachado en acero inoxidable 18/8 ; 1 remache Ø 3 mm en acero inoxidable 18/8 en todos los modelos

Excepcional resistencia a los fuerzos de tracción

Bloqueo de la palanca en posición cerrada donde hay una resistencia muy alta a las vibraciones y golpes que tienden a abrir el cierre de palanca

Posibilidad de sellado

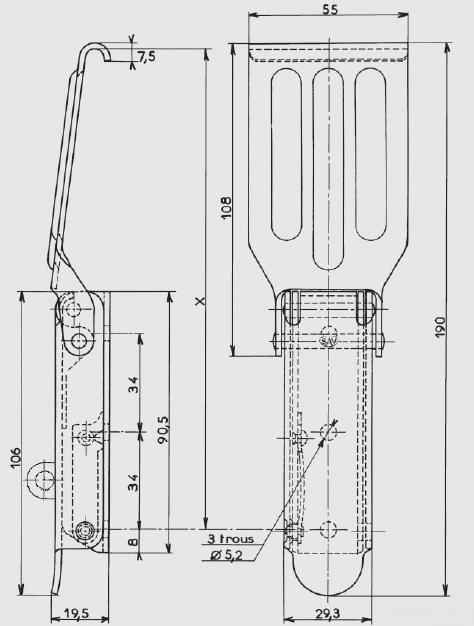

Clasificación de montaje aproximada : X = 168,5 mm para una tensión de aproximadamente 275 daN

Tensión máxima en uso : 450 daN

Ganchos estándares : modelo AC 158 o AC 159

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO KG/CIEN	REFERENCIAS
Acero	zinc bicromatado	con agujeros	24,500	GE.93-ZB*
Acero	zinc blanco	con agujeros	24,500	GE.93-ZI
Acero inoxidable 18/8	bruto	con agujeros	24,500	GE.93-IB
Acero inoxidable 18/8	pasivado	con agujeros	24,500	GE.93-IA*

* Artículos fabricados bajo petición
