Cierre elástico SAV con pata de enganche

Inicio / Catálogo / Cierres de palanca / Ganchos / Contrachapas / Cierres elásticos / Cierre elástico SAV con pata de enganche
  • Cierres elásticos Cierre Elástico Sav Con Pata De Enganche 1
  • Cierres elásticos Cierre Elástico Sav Con Pata De Enganche 2
Descripción Ficha técnica Complemento
Palanca: metal de 20/10e
Pata de fijación : metal de 20/10e, 2 agujeros de Ø 5,2 mm
Pata de enganche : acanalada acero templado o acero inoxidable
Muelle de bloqueo: fleje de 12/10e (acero o acero inoxidable)
Sufridera de bloqueo : remachada, acero inoxidable 18/8 en todos los modelos
Elementos de ensamblaje : 1 eje Ø 4 mm acero inoxidable remachado ; 1 eje Ø 5 mm remachado - acero inoxidable 18/8 ; 1 remache Ø 3 mm - acero inoxidable 18/8
Muy alta resistencia a la tracción
Bloqueo de la palanca en la pata de fijación donde hay una resistencia muy alta a las vibraciones y golpes que tienden a abrir el cierre de palanca
Posibilidad de sellado

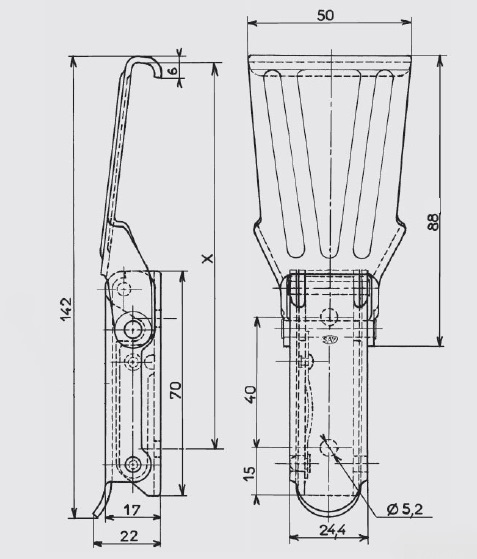

Clasificación de montaje aproximada : X = 119,5 mm para una tensión de aproximadamente 200 daN
Tensión máxima en uso: 350 daN
Resistencia máxima : 500 daN
Ganchos estándares : Modelo AC 158 o AC 159
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
Descargar archivo IGS
MATERIAACABADOFIJACIÓNPESO TEORICO
KG/CIEN		REFERENCIAS
Acerozinc bicromatadocon agujeros19,400GE.1092-ZB
Acerozinc blancocon agujeros19,400GE.1092-ZI*
Acero inoxidable 18/8brutocon agujeros19,400GE.1092-IB
* Artículos fabricados bajo petición
