Cierre elástico SAV con pata de enganche

Inicio / Catálogo / Cierres de palanca / Ganchos / Contrachapas / Cierres elásticos / Cierre elástico SAV con pata de enganche
  • Cierres elásticos Cierre Elástico Sav Con Pata De Enganche 1
  • Cierres elásticos Cierre Elástico Sav Con Pata De Enganche 2
Descripción Ficha técnica Complemento
Palanca: metal de 20/10e
Pata de fijación : metal de 20/10e, 2 agujeros de Ø 5,2 mm
Pata de enganche : acanalada, acero templado (o inoxidable )
Muelle de bloqueo: fleje de 12/10e (acero o acero inoxidable)
Sufridera de bloqueo : remachada, acero inoxidable 18/8 en todos los modelos
Elementos de ensamblaje : 1 eje Ø 4 mm en acero inoxidable 18/8 - remachado ; 1 eje Ø 5 mm - remachado acero inoxidable 18/8 ; 1 remache Ø 3 mm - acero inoxidable 18/8
Alta resistencia a las fuerzas de tracción.
Posibilidad de sellado

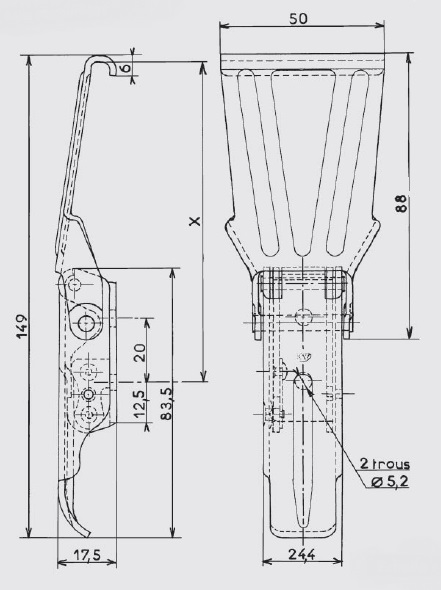

Clasificación de montaje aproximada : X = 98,3 mm para una tensión de aproximadamente 250 daN
Tensión máxima en uso: 400 daN
Resistencia máxima : 500 daN
Ganchos estándares : modelo AC 158 o AC 159
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
Descargar archivo IGS
MATERIAACABADOFIJACIÓNPESO TEORICO
KG/CIEN		REFERENCIAS
Acerozinc bicromatadocon agujeros15,000GE.51-ZB*
Acerozinc blancocon agujeros15,000GE.51-ZI
Acero inoxidable bruto con agujeros15,000GE.51-IB
Acero inoxidable pasivadocon agujeros15,000GE.51-IA*
* Artículos fabricados bajo petición
