Cierre elástico SAV con pata de enganche

Inicio / Catálogo / Cierres de palanca / Ganchos / Contrachapas / Cierres elásticos / Cierre elástico SAV con pata de enganche
  • Cierres elásticos Cierre Elástico Sav Con Pata De Enganche 1
  • Cierres elásticos Cierre Elástico Sav Con Pata De Enganche 2
Descripción Ficha técnica Complemento
Palanca: invertida - metal de 20/10e
Pata de fijación : metal de 20/10e, 2 agujeros de Ø 5,5 mm x 10,3 mm
Pata de enganche : contorneada, laminada sobre el eje, acero templado 15/10e
Muelle de bloqueo: fleje de 6/10e
Sufridera de bloqueo : remachada, acero inoxidable 18/8 en todos los modelos
Elementos de ensamblaje : 2 ejes Ø 3 mm remachados
Muy gran flexibilidad de uso
Ajuste del posicionamiento gracias a los agujeros de fijación

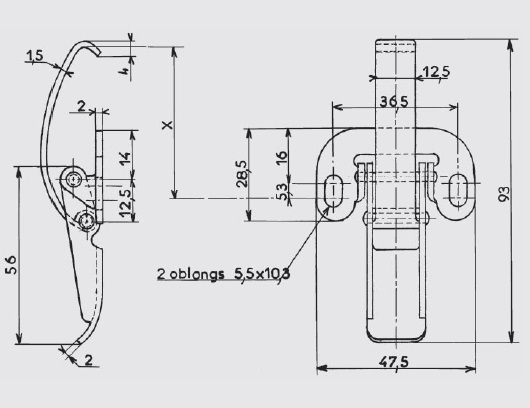

Clasificación de montaje aproximada : X = 50,4 mm para una tensión de aproximadamente 50 daN
Tensión máxima en uso : 100 daN
Ganchos estándares : modelo AC 103
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
Descargar archivo IGS
MATERIAACABADOFIJACIÓNPESO TEORICO
KG/CIEN		REFERENCIAS
Acerodecapadocon agujeros4,600GE.60-BR*
Acerozinc blancocon agujeros4,600GE.60-ZI
Acerozinc bicromatado con agujeros4,600GE.60-ZB*
Acero inoxidable 18/8bruto con agujeros4,600GE.60-IB
* Artículos fabricados bajo petición
