Cierre elástico SAV con pata de enganche

Inicio / Catálogo / Cierres de palanca / Ganchos / Contrachapas / Cierres elásticos / Cierre elástico SAV con pata de enganche
  • Cierres elásticos Cierre Elástico Sav Con Pata De Enganche 1
  • Cierres elásticos Cierre Elástico Sav Con Pata De Enganche 2
Descripción Ficha técnica Complemento

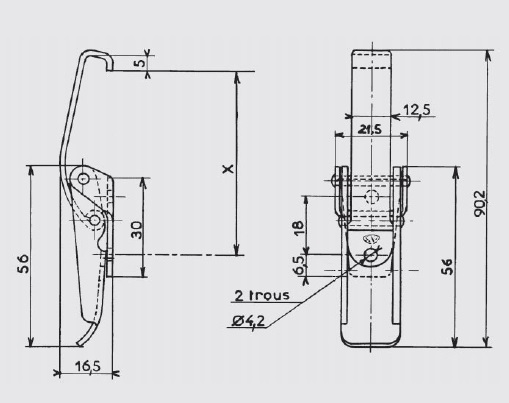

Palanca: invertida - metal de 20/10e
Pata de fijación : metal de 15/10e, 2 agujeros de Ø 4,2mm (o sin perforación para soldadura)
Versión GE 100 : con "orejas de empaste"
Pata de enganche : acero templado
Pata de enganche acero inoxidable : acero inoxidable recocido E3
Elementos de ensamblaje : 2 ejes Ø 3 mm remachados en acero o acero inoxidable dependiente del acabado
Buena flexibilidad de uso
Clasificación de montaje aproximada : X = 61,3 mm para una tensión de aproximadamente 50 daN
Tensión máxima en uso : 70 daN
Gancho estándar : modelo AC 113
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
Variante : cierre de palanca equipado con una pata de enganche sin perforación, curvada para montaje en superficie convexa : Modelo GE 61 V* - Modelo GE 100 V*
Descargar archivo IGS
MATERIAACABADOFIJACIÓNPESO TEORICO
KG/CIEN		REFERENCIAS
Acerodecapadocon agujeros4,000GE.61-BR*
Acerodecapadosin agujero4,040GE.61-ABR
Acerozinc blancocon agujeros4,000GE.61-ZI
Acerozinc bicromatadocon agujeros4,000GE.61-ZB*
Inox 18/8brutocon agujeros4,000GE.61-IB
Inox 18/8brutosin agujero4,040GE.61-AIB*
* Artículos fabricados bajo petición
