Cierre elástico SAV con pata de enganche

Descripción Ficha técnica Complemento

Palanca: metal de 15/10e

Pata de fijación : con agujeros de sellado - metal de 20/10e - 2 agujeros de fijación de Ø 4,2 mm

Pata de enganche : acero templado o acero inoxidable 18/8 de 12/10e

Elementos de ensamblaje : 1 eje de Ø 3 mm remachado en acero inoxidable 18/8 - 2 pivotes de articulación en acero inoxidable 18/8

Alta seguridad contra apertura accidental (durante vibraciones por ejemplo)

Muy bueno aspecto estético

Pequeña huella

Posibilidad de sellado

Muy fácil de maniobrar

en la posición abierta, el cierre de palanca se pliega completamente, evitando así cualquier deterioro accidental.

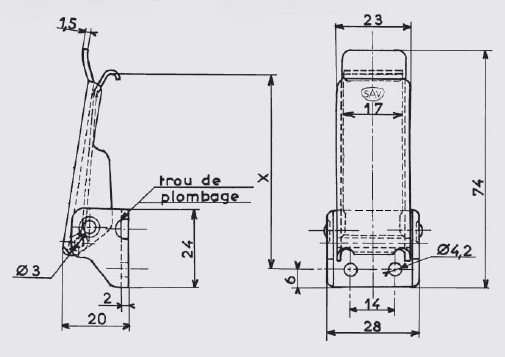

Clasificación de montaje aproximada : X = 62,8 mm para una tensión de aproximadamente 115 daN

Tensión máxima en uso : 140 daN

Resistencia máxima : 180 daN

recorrido de desviación = 11 mm

Gancho estándar : modelo AC 161

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.

Variante : GE 67 E y GE 68 E estan equipados de una pata de fijación invertida (agujeros bajo del cierre de palanca)

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO KG/CIEN	REFERENCIAS
Acero	zinc blanco	con agujeros	5,500	GE.67-ZI
Acero	zinc bicromatado	con agujeros	5,500	GE.67-ZB*
Acero inoxidable 18/8	bruto	con agujeros	5,500	GE.67-IB
Acero inoxidable 18/8	pulido	con agujeros	5,500	GE.67-IP*

* Artículos fabricados bajo petición
