Cierre elástico SAV con pata de enganche

Descripción Ficha técnica Complemento

Palanca: invertida - metal de 20/10e

Pata de fijación : metal de 20/10e - 3 agujeros de Ø 5,2 mm (o sin perforación para soldadura)

Pata de enganche : laminada sobre el eje, acero templado 20/10e

Elementos de ensamblaje :1 eje de Ø 6 mm remachado en acero o acero inoxidable 18/8 ; 2 pivotes de articulación en acero o acero inoxidable 18/8

Muy robusto

buena flexibilidad de uso

Posibilidad de sellado

Este cierre de palanca puede ser equipado de patas de enganche de diferentes longitudes

Modelo diseñado para colgar en la garganta

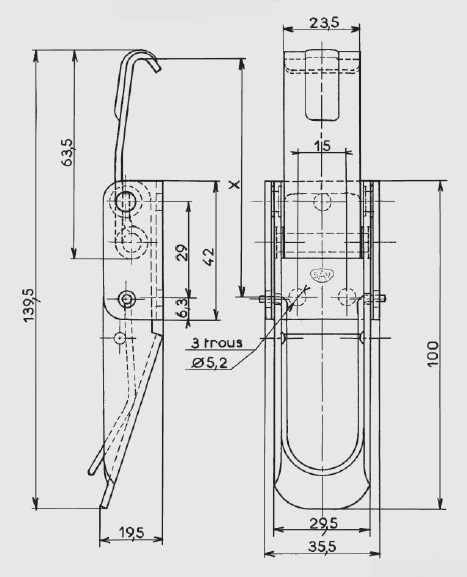

Clasificación de montaje aproximada : X = 75,8 mm para una tensión de aproximadamente 250 daN

Tensión máxima en uso : 400 daN (solo para modelo de acero)

resistencia máxima : 500 daN (solo para modelo de acero)

Gancho estándar : modelo AC 167

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO KG/CIEN	REFERENCIAS
Acero	decapado	sin agujero	13,000	GE.84-ABR
Acero	zinc bicromatado	con agujeros	13,000	GE.84-ZB
Acero inoxidable	bruto	con agujeros	13,000	GE.84-IB*

* Artículos fabricados bajo petición
