Cierre elástico SAV con pata de enganche abatible

Descripción Ficha técnica Complemento

Palanca: metal de 15/10e

Pata de fijación : metal de 20/10e, 3 agujeros de Ø 5,2 mm incluyendo 2 exteriores o sin perforación para soldadura

Pata de enganche : laminada sobre eje, acero endurecido 15/10e (reinforzada cuando está en acero inoxidable)

Elementos de ensamblaje : 1 eje Ø 4 mm - remachado - Acero inoxidable 18/8 ; 2 pivotes de articulación - remachados Acero inoxidable 18/10

Variante GE 1085 F : una pata de enganche de 60 mm (acero)

Variante GE 1085 G : una pata de enganche de 60 mm reforzada (acero inoxidable)

En la posición abierta, todo el cierre de palanca se pliega completamente, evitando cualquier riesgo de daños.

Alto rendimiento fuerza / tamaño

Posibilidad de sellado

Fácil cierre y apertura a pesar de las altas tensiones.

Especialmente diseñado para colgar en la garganta, gran superficie de apoyo de la pata de enganche

Fácil montaje gracias a la fijación externa

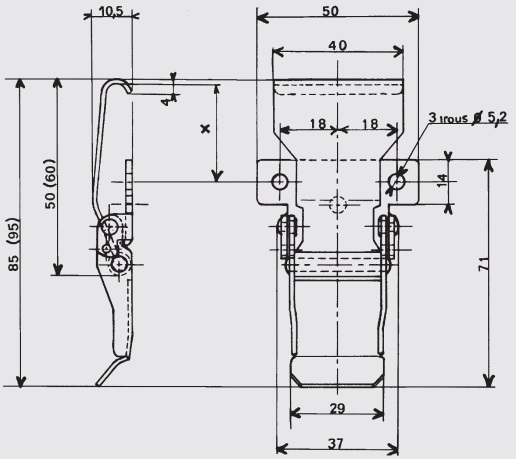

Clasificación de montaje aproximada : X = 32,3 mm para una tensión de aproximadamente 120 daN

Tensión máxima en uso: 160 daN

Resistencia máxima : 250 daN

Ganchos estándares : modelo AC 160 o AC 171

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO KG/CIEN	REFERENCIAS
Acero	decapado	sin agujero	6,501	GE.1085-ABR*
Acero	zinc bicromatado	con agujeros	6,400	GE.1085-ZB
Acero	zinc blanco	con agujeros	6,400	GE.1085-ZI*
Acero inoxidable 18/8	bruto	con agujeros	6,400	GE.1085-EIB

* Artículos fabricados bajo petición
