Cierre elástico SAV con pata de enganche abatible

Descripción Ficha técnica Complemento

Palanca: metal de 15/10e

Pata de fijación : metal de 20/10e, 2 agujeros de Ø 5,2 mm

Pata de enganche : laminada sobre eje, acero endurecido 15/10e (reinforzada cuando está en Acero inoxidable)

Elementos de ensamblaje : 1 eje Ø 4 mm - remachado - Acero inoxidable 18/8 ; 2 pivotes de articulación - remachados Acero inoxidable 18/10

En la posición abierta, todo el cierre de palanca se pliega completamente, evitando cualquier riesgo de daños.

Modelo con dimensiones reducidas que permite una gran resistencia a la tracción

Posibilidad de sellado

Fácil cierre y apertura

Posibilidad equipar este cierre de palanca con patas de enganche de diferentes longitudes

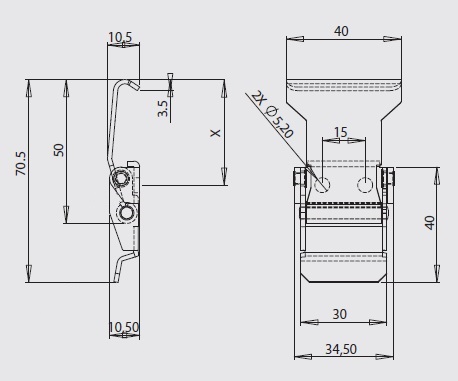

Clasificación de montaje aproximada : X = 32 mm para una tensión de aproximadamente 120 daN

Tensión máxima en uso: 160 daN

Resistencia máxima : 250 daN

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO KG/CIEN	REFERENCIAS
Acero	zinc bicromatado	con agujeros	5,700	GE.2085-ZB*
Acero	zinc blanco	con agujeros	5,700	GE.2085-ZI
Acero inoxidable 18/8	bruto	con agujeros	5,700	GE.2085-EIB

* Artículos fabricados bajo petición
