Cierre elástico SAV con pata de enganche abatible

Descripción Ficha técnica Complemento

Palanca: metal de 15/10e

Pata de fijación : metal de 20/10e, 2 agujeros de Ø 5,2 mm

Pata de enganche : laminada sobre eje, acero endurecido de 15/10e (reforzado por el cierre en acero inoxidable)

Elementos de ensamblaje : 1 eje Ø 4 mm en acero inoxidable 18/8 remachado ; 2 pivotes de articulación, remachados 18/10

Variantes:

El modelo GE 85 FZB está equipado de una pata de enganche de 60 mm

El modelo GE 85 GIB está equipado de una pata de enganche en acero inoxidable de 60 mm reforzada

Cuando el cierre de palanca está abierto, la pata de enganche se pliega completamente en la palanca, evitando así cualquier riesgo de daños.

Modelo de dimensiones reducidas que permite una gran resitencia a la tracción

Posibilidad de sellado

Fácil cierre y apertura

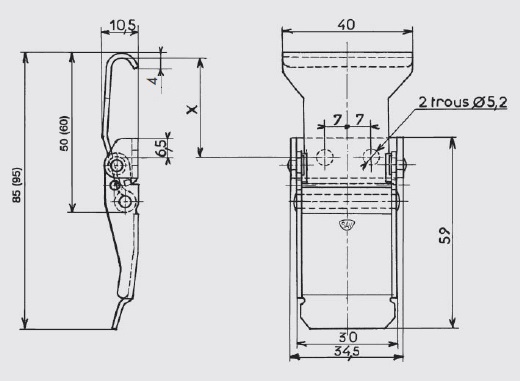

Clasificación de montaje aproximada : X = 32 mm para una tensión de aproximadamente 120 daN

Tensión máxima en uso: 160 daN

Resistencia máxima : 250 daN

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO KG/CIEN	REFERENCIAS
Acero	zinc bicromatado	con agujeros	5,700	GE.85-ZB*
Acero	zinc blanco	con agujeros	5,700	GE.85-ZI
Acero inoxidable 18/8	bruto	con agujeros	5,700	GE.85-EIB
Acero	zinc bicromatado	con agujeros	5,800	GE.85-FZB*
Acero inoxidable 18/8	bruto	con agujeros	5,800	GE.85-GIB*

* Artículos fabricados bajo petición
