Cierre elástico SAV con pata de enganche abatible y bisagra

Inicio / Catálogo / Cierres de palanca / Ganchos / Contrachapas / Cierres elásticos / Cierre elástico SAV con pata de enganche abatible y bisagra
  • Cierres elásticos Cierre Elástico Sav Con Pata De Enganche Abatible Y Bisagra 1
  • Cierres elásticos Cierre Elástico Sav Con Pata De Enganche Abatible Y Bisagra 2
Descripción Ficha técnica Complemento
Palanca: metal de 15/10e
Pata de fijación : metal de 20/10e, 3 agujeros de Ø 5,2 mm
Pata de enganche : laminada sobre eje, acero endurecido o inoxidable
Elementos de ensamblaje : 2 ejes Ø 4 mm en acero inoxidable 18/8 remachado ; 2 pivotes de articulación, remachados 18/10
El modelo GE 45 F está equipado de una pata de articulación de 70 mm
Muy alta resistencia a las fuerzas de tracción
Posibilidad de sellado
Fácil cierre y apertura a pesar de las altas tensiones

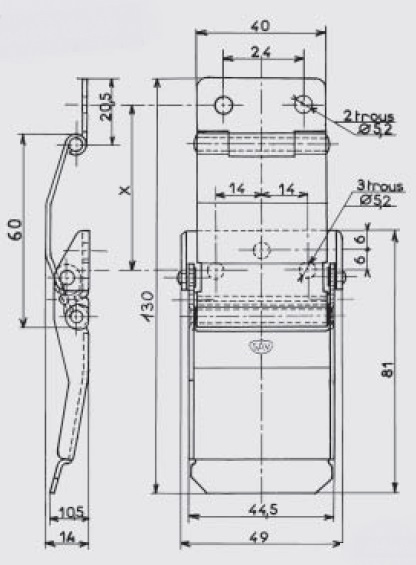

Clasificación de montaje aproximada : X = 62,2 mm para una tensión de aproximadamente 150 daN para pata F
Tensión máxima en uso: 200 daN
Resistencia máxima : 300 daN
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
Descargar archivo IGS
MATERIAACABADOFIJACIÓNPESO TEORICO
KG/CIEN		REFERENCIAS
Acerozinc bicromatadocon agujeros10,620GE.45-ZB
Acerozinc bicromatadocon agujeros11,060GE.45-FZB
* Artículos fabricados bajo petición
