Cierre elástico SAV con varillas

Descripción Ficha técnica Complemento

Palanca: metal de 20/10e

Pata de fijación : metal de 20/10e, 3 agujeros de Ø 5,2 mm

Varillas: curvadas, acero templado de 15/10e

Muelle de bloqueo: fleje de 12/10e

sufridera de bloqueo : remachada, Acero inoxidable 18/8 en todos los modelos

cerradura de leva con cilindro suministrada con 2 llaves

Muy robusto

Elasticidad garantizada por las varillas de resorte. Mayor flexibilidad de uso y mayores tolerancias de posicionamiento.

Bloqueo de la palanca en la posición cerrada (especialmente recomendado para dispositivos sujetos a vibraciones)

Operación fácil a pesar del bloqueo

Posibilidad de sellado

Intercambiable con el cierre GO 33 o GO 80

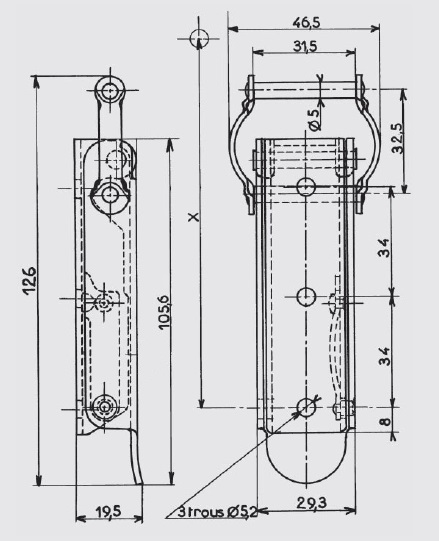

Clasificación de montaje aproximada con el gancho AC 143 : X = 116,5 mm para una tensión de aproximadamente 200 daN

Tensión máxima en uso: 300 daN

Gancho estándar : modelo AC 143

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO KG/CIEN	REFERENCIAS
Acero	decapado	con agujeros	17,100	GE.35-BR*
Acero	zinc bicromatado	con agujeros	17,100	GE.35-ZB*
Acero	zinc blanco	con agujeros	17,100	GE.35-ZI

* Artículos fabricados bajo petición
