Cierre elástico SAV con varillas

Inicio / Catálogo / Cierres de palanca / Ganchos / Contrachapas / Cierres elásticos / Cierre elástico SAV con varillas
  • Cierres elásticos Cierre Elástico Sav Con Varillas 1
  • Cierres elásticos Cierre Elástico Sav Con Varillas 2
Descripción Ficha técnica Complemento
Palanca: metal de 20/10e
Pata de fijación: metal de 20/10e, 2 agujeros de Ø 5,2 mm.
varillas : curvadas, acero templado de 15/10e
Muelle de bloqueo : 12/10e
Perno de bloqueo: remachado, acero inoxidable de 18/8 en todos los casos
Muy robusto
Elasticidad garantizada por las varillas de resorte. Mayor flexibilidad de uso y mayores tolerancias de posicionamiento.
Bloqueo de la palanca en la posición cerrada (especialmente recomendado para dispositivos sujetos a vibraciones)
>Posibilidad de sellado

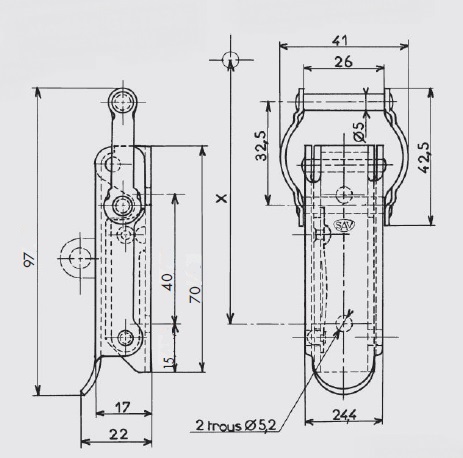

Clasificación de montaje aproximada con el gancho AC 144 : X = 84,5 mm para una tensión de aproximadamente 150 daN
Tensión máxima en uso: 250 daN
Gancho estándar : modelo AC 144
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.
Descargar archivo IGS
MATERIAACABADOFIJACIÓNPESO TEORICO
KG/CIEN		REFERENCIAS
Acerodecapadocon agujeros11,000GE.36-BR*
Acerozinc bicromatadocon agujeros11,000GE.36-ZB*
Acerozinc blancocon agujeros11,000GE.36-ZI
* Artículos fabricados bajo petición
