Cierre elástico SAV con varillas

Descripción Ficha técnica Complemento

Palanca: metal de 20/10e

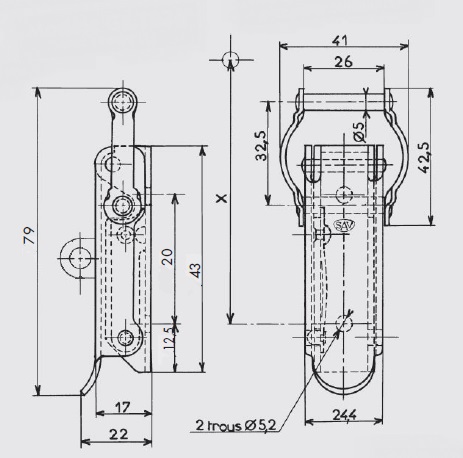

Pata de fijación : metal de 20/10e, 2 agujeros de Ø 5,2 mm

Varillas: curvadas, acero templado de 15/10e

Muelle de bloqueo: fleje de 12/10e

sufridera de bloqueo : remachada, Acero inoxidable 18/8 en todos los modelos

Muy robusto

Elasticidad garantizada por las varillas de resorte. Mayor flexibilidad de uso y mayores tolerancias de posicionamiento.

Bloqueo de la palanca en la posición cerrada (especialmente recomendado para dispositivos sujetos a vibraciones)

Posibilidad de sellado

(1) este modelo no está equipado con cerradura de resorte

Clasificación de montaje aproximada con el gancho AC 144 : X = 84,5 mm para una tensión de aproximadamente 150 daN

Tensión máxima en uso: 250 daN

Gancho estándar : modelo AC 144

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO KG/CIEN	REFERENCIAS
Acero	decapado	con agujeros	8,500	GE.2087-BR*
Acero	zinc bicromatado	con agujeros	8,500	GE.2087-ZB*
Acero	zinc blanco	con agujeros	8,500	GE.2087-ZI*

* Artículos fabricados bajo petición
