Cierre elástico SAV delgado

Descripción Ficha técnica Complemento

Palanca: metal de 10/10e

Pata de fijación :metal de 15/10e, 2 agujeros de Ø 5,2 mm

Pata de enganche : rodada en el eje, acero templado 10/10e (reinforzada cuando está en acero inoxidable)

Elementos de ensamblaje : 1 eje Ø 4 mm, remachado acero inoxidable 18/8 ; 2 pivotes de articulación remachados en acero inoxidable 18/8

Cuando el cierre de palanca está abierto, la pata de enganche se pliega completamente en la palanca, evitando todo riesgo de deterioración

Modelos de dimensiones reducidas que permite una gran resistencia a la tracción.

Posibilidad de sellado

Fácil cierre y apertura

Posibilidad de equipar este cierre de palanca de diferentes longitudes

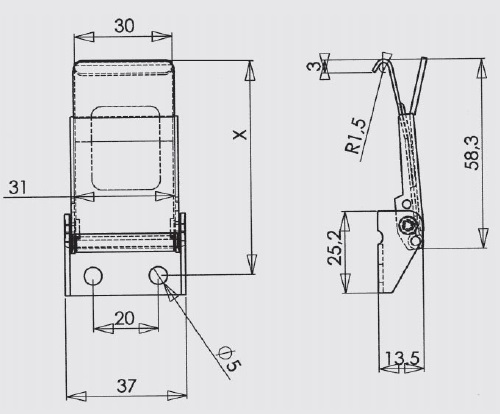

Clasificación de montaje aproximada : X = 65 mm para una tensión de aproximadamente 50 daN

Tensión máxima en uso: 160 daN

Resistencia máxima : 250 daN

Gancho estándar : Modelo AC 179

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO KG/CIEN	REFERENCIAS
Acero	zinc bicromatado	con agujeros	5,700	GE.1025-ZB*
Acero	zinc blanco	con agujeros	5,700	GE.1025-ZI*
Acero inoxidable 18/8	bruto	con agujeros	5,700	GE.1025-IB
Acero inoxidable 18/8	pulido	con agujeros	5,700	GE.1025-IP*

* Artículos fabricados bajo petición
