Cierre elástico SAV en placa estampada con cierre

Descripción Ficha técnica Complemento

cierre de palanca idéntico a los modelos GE 41

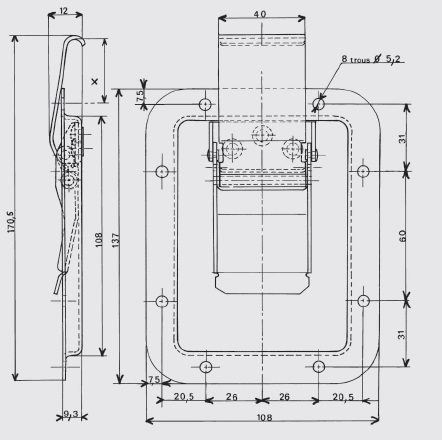

Placa estampada : metal de 12/10e, 8 agujeros de Ø 5,2 mm

ensamblaje del cierre de palanca en la placa con 3 remaches en aluminio

Este tipo de cierre de palanca está equipado con el mismo cierre que el modelo GE 41 con puente AZ 297 IB

Mismas características que los modelos GE 41

Clasificación de montaje aproximada : X = 33 mm para una tensión de aproximadamente 250 daN

Tensión máxima en uso: 350 daN

Resistencia máxima : 500 daN

Gancho estándar : modelo AC 1160

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO KG/CIEN	REFERENCIAS
Acero	zinc bicromatado	con agujeros	21,900	GE.1041-FZB*
Acero vinoxidable 18/8	bruto	con agujeros	21,800	GE.1041-EIB*

* Artículos fabricados bajo petición
