Cierre rígido SAV

Inicio / Catálogo / Cierres de palanca / Ganchos / Contrachapas / Cierres Rígidos / Cierre rígido SAV
  • Cierres Rígidos Cierre Rígido Sav 1
  • Cierres Rígidos Cierre Rígido Sav 2
Descripción Ficha técnica Complemento
Palanca: metal de 20/10e

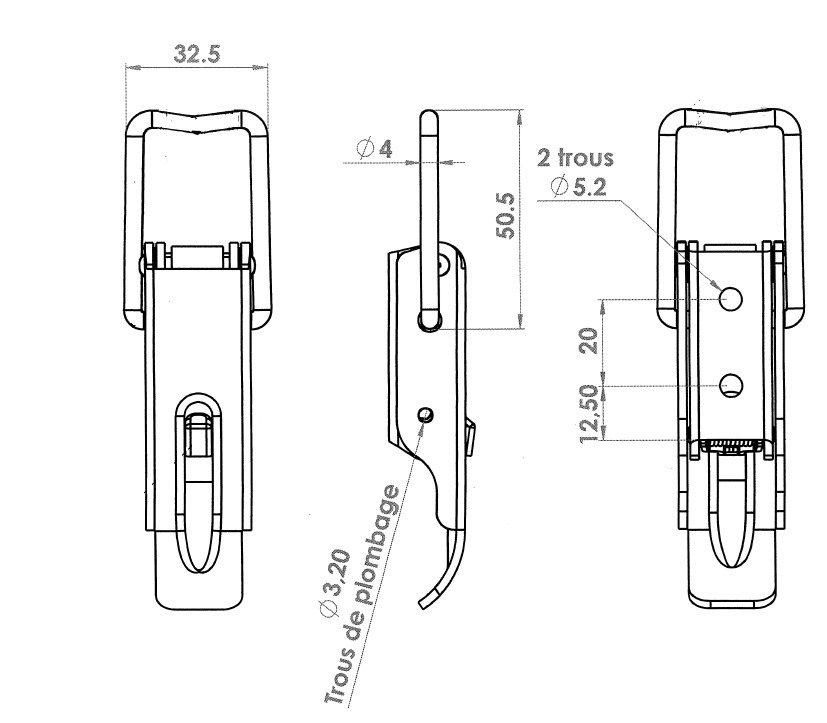

Pata de fijación: metal de 20/10e con 2 agujeros ovalados 8,2 x 5,2
Palanca de bloqueo: acero inoxidable 18/8 espesor 1,2 mm.
Muelle de retorno: alambre de acero inoxidable Ø 8/10.
Elementos de montaje: 1 pasador remachado de Ø 4 mm; 1 pasador de acero inoxidable remachado de Ø 3 mm
Bloqueo integral de la palanca sobre la pata de fijación
Posibilidad de sellado.
Clasificación de montaje aproximada con el gancho AC 121 : X = 71 mm para una tensión de aproximadamente 30 daN
Tensión máxima en uso: 90 daN
Ganchos estandares : modelo AC 144 y modelo AC 121
Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación
MATERIAACABADOFIJACIÓNPESO TEORICO
KG/CIEN		REFERENCIAS
Acerozinc blancocon agujeros9,30030969-ZI*
Acero inoxidable 18/8brutocon agujeros9,30030969-IB*
* Artículos fabricados bajo petición
