Cierre rígido SAV con anillo

Descripción Ficha técnica Complemento

Palanca: metal de 20/10e

Pata de fijación : metal de 20/10e, 2 agujeros de Ø 5,2mm

Anillo : soldado, alambre redondo Ø 5 mm (sin soldadura en GO 32 VZI)

Muelle de bloqueo : fleje de 12/10e (acero o acero inoxidable) - (bloqueo por rebordes en GO 32 VZI)

Sufrireda de bloqueo : remachada

Elementos de montaje: 1 eje Ø 5 mm remachado. 1 remache de Ø 3 mm

Alta estabilidad

Bloqueo de la pata de enganche sobre la pata de fijación (especialmente recomendado en caso de vibraciones)

Posibilidad de sellado

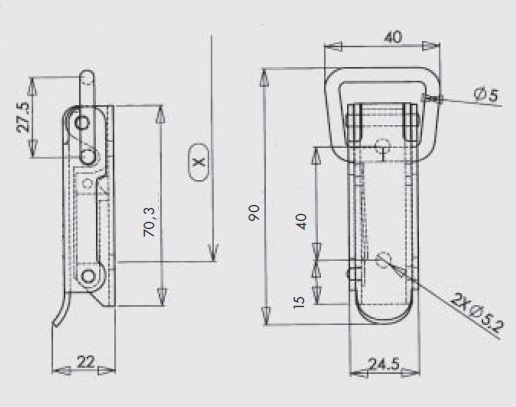

Clasificación de montaje aproximada con el gancho AC 157 : X = 94 mm para una tensión de aproximadamente 150 daN (para modelo largo)

Tensión máxima en uso: 250 daN

Ganchos estándares : modelo AC 156, modelo AC 157 (para modelo lago) - AC 144 modelo corto

Consúltenos para cualquier material o acabado que no se encuentre en la tabla a continuación.

Descargar archivo IGS

MATERIA	ACABADO	FIJACIÓN	PESO TEORICO KG/CIEN	REFERENCIAS
Acero	bruto	con agujeros	10,300	GO.32-BR
Acero	bruto	sin agujero	10,370	GO.32-ABR*
Acero	Zinc blanco	con agujeros	10,300	GO.32-ZI
Acero	Zinc bicromatado	con agujeros	10,300	GO.32-ZB*
Acero inoxidable 18/8	bruto	con agujeros	10,900	GO.32-IB
Acero	Zinc blanco	con agujeros(bloqueo con rebordes)	10,300	GO.32-VZI
Acero	Zinc blanco	agujeros avellanados	10,300	GO.32-BZI

* Artículos fabricados bajo petición
